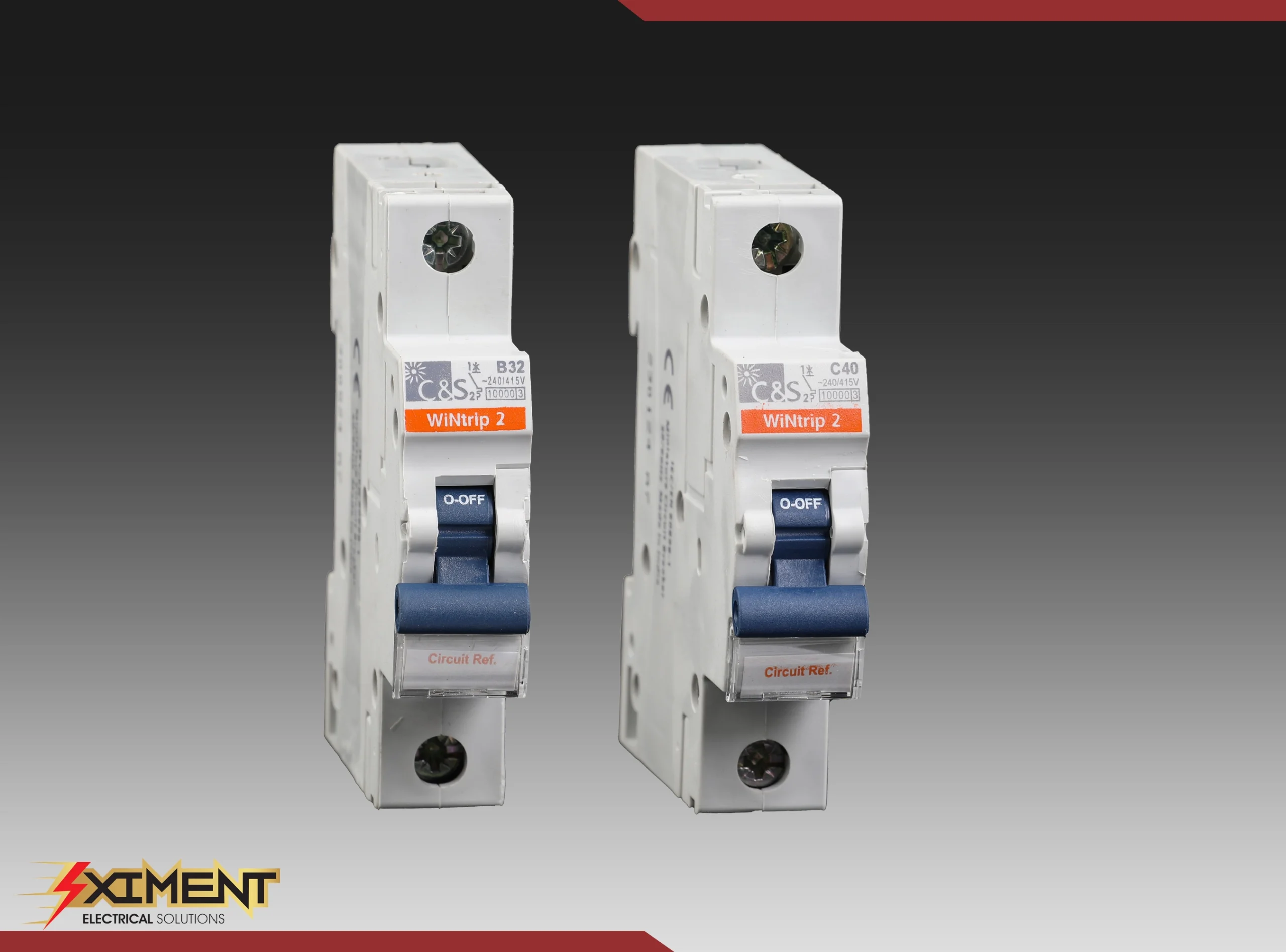

تفاوت کلید مینیاتوری تیپ B و C؛ راهنمای جامع انتخاب فیوز مناسب
مقدمه
در دنیای امروز، انرژی الکتریکی نقشی حیاتی در زندگی ما ایفا میکند و حفاظت از تجهیزات و مدارهای برقی به یکی از مهمترین دغدغههای مهندسان و مصرفکنندگان تبدیل شده است. یکی از ابزارهای اصلی برای محافظت از مدارهای الکتریکی در برابر اتصال کوتاه و اضافه بار، کلیدهای مینیاتوری یا همان MCB (Miniature Circuit Breaker) هستند.
کلیدهای مینیاتوری در انواع مختلف و با تیپهای گوناگون ساخته میشوند تا متناسب با شرایط مصرف و نوع بار الکتریکی مورد استفاده قرار گیرند. در میان این تیپها، کلید مینیاتوری B و کلید مینیاتوری C بیشترین کاربرد را دارند و اغلب هنگام طراحی یا تعمیر تابلوهای برق با این دو نوع مواجه میشویم.
اما تفاوت اصلی آنها در چیست؟ چه زمانی باید از کلید مینیاتوری B استفاده کنیم و چه زمانی کلید C انتخاب بهتری است؟
کلید مینیاتوری چیست و چگونه کار میکند؟
کلید مینیاتوری یا فیوز مینیاتوری، نوعی کلید اتوماتیک است که در برابر جریانهای غیرمجاز و اتصال کوتاه واکنش نشان میدهد و مدار را قطع میکند. این کلید از دو مکانیزم حفاظتی بهره میبرد:
مکانیزم حرارتی (بیمتال):
در شرایط اضافه بار (وقتی جریان کمی بیشتر از جریان نامی است ولی مدتدار)، قطعهای به نام بیمتال گرم میشود و تغییر شکل میدهد. این تغییر شکل باعث قطع مدار میشود.مکانیزم مغناطیسی (سیمپیچ):
در شرایط اتصال کوتاه (وقتی جریان ناگهان چند برابر افزایش مییابد)، نیروی مغناطیسی سیمپیچ فعال شده و بلافاصله مدار را قطع میکند.
به این ترتیب، کلید مینیاتوری هم در برابر جریانهای اضافه بار و هم در برابر اتصال کوتاه نقش حفاظتی ایفا میکند.
فیوز مینیاتوری تیپ B (تندکار – مناسب مصارف خانگی)
فیوز مینیاتوری تیپ B، پرکاربردترین فیوز در ساختمانهای مسکونی است. این کلید در دسته فیوزهای تندکار قرار میگیرد و سرعت عمل بالایی دارد.
ویژگیهای کلیدی فیوز تیپ B:
- سرعت قطع: در صورت عبور 3 تا 5 برابر جریان نامی در مدت کوتاه مدار را قطع میکند.
کاربرد: در روشنایی ساختمان، پریزهای خانگی، لوازم برقی کممصرف.
مزایا:
- واکنش سریع در برابر جریان غیرمجاز
- محافظت عالی برای بارهای کوچک
- قیمت اقتصادی
معایب:
- مناسب نبودن برای تجهیزات با جریان راهاندازی بالا (مثل یخچال، کولر آبی، موتورهای کوچک)
- حساسیت زیاد و احتمال قطع ناخواسته
تفاوتهای کلید مینیاتوری B و C
| ویژگیها | فیوز تیپ B (تندکار) | فیوز تیپ C (کندکار) |
|---|---|---|
| سرعت قطع | 3 تا 5 برابر جریان نامی | 5 تا 10 برابر جریان نامی |
| دستهبندی | تندکار (حساس) | کندکار (تحملپذیرتر) |
| کاربرد اصلی | روشنایی، مصارف خانگی | موتور، پمپ، تجهیزات صنعتی |
| مزیت اصلی | محافظت سریع مدار | تحمل جریانهای راهاندازی بالا |
| معایب | عدم تحمل بارهای لحظهای زیاد | کندتر بودن سرعت قطع |
مقایسه در شرایط واقعی
خانه مسکونی:
- بهتر است از فیوز B برای مدار پریزها و روشنایی استفاده شود.
- در مواردی مثل کولر آبی یا پمپ آب کوچک، گاهی فیوز B قطع ناخواسته میکند و در این شرایط فیوز C انتخاب بهتری است.
کارگاه یا کارخانه:
- به دلیل وجود موتورهای مختلف و دستگاههای صنعتی، استفاده از فیوز C ضروری است.
- فیوز B در این محیطها کاربرد کمتری دارد زیرا ممکن است در شروع به کار تجهیزات دچار قطع بیمورد شود.
کلیدهای مینیاتوری B و C هر دو برای حفاظت از مدارهای الکتریکی طراحی شدهاند اما انتخاب آنها به شرایط مصرف بستگی دارد:
- اگر به دنبال محافظت سریع و مطمئن در مصارف خانگی هستید، کلید مینیاتوری تیپ B بهترین گزینه است.
- اگر تجهیزات شما دارای موتور یا بار القایی با جریان راهاندازی بالاست، کلید مینیاتوری تیپ C انتخاب مناسبتری خواهد بود.
در نهایت، انتخاب درست فیوز مینیاتوری نه تنها باعث افزایش طول عمر تجهیزات برقی میشود، بلکه امنیت کاربران و شبکه برق را نیز تضمین میکند.
