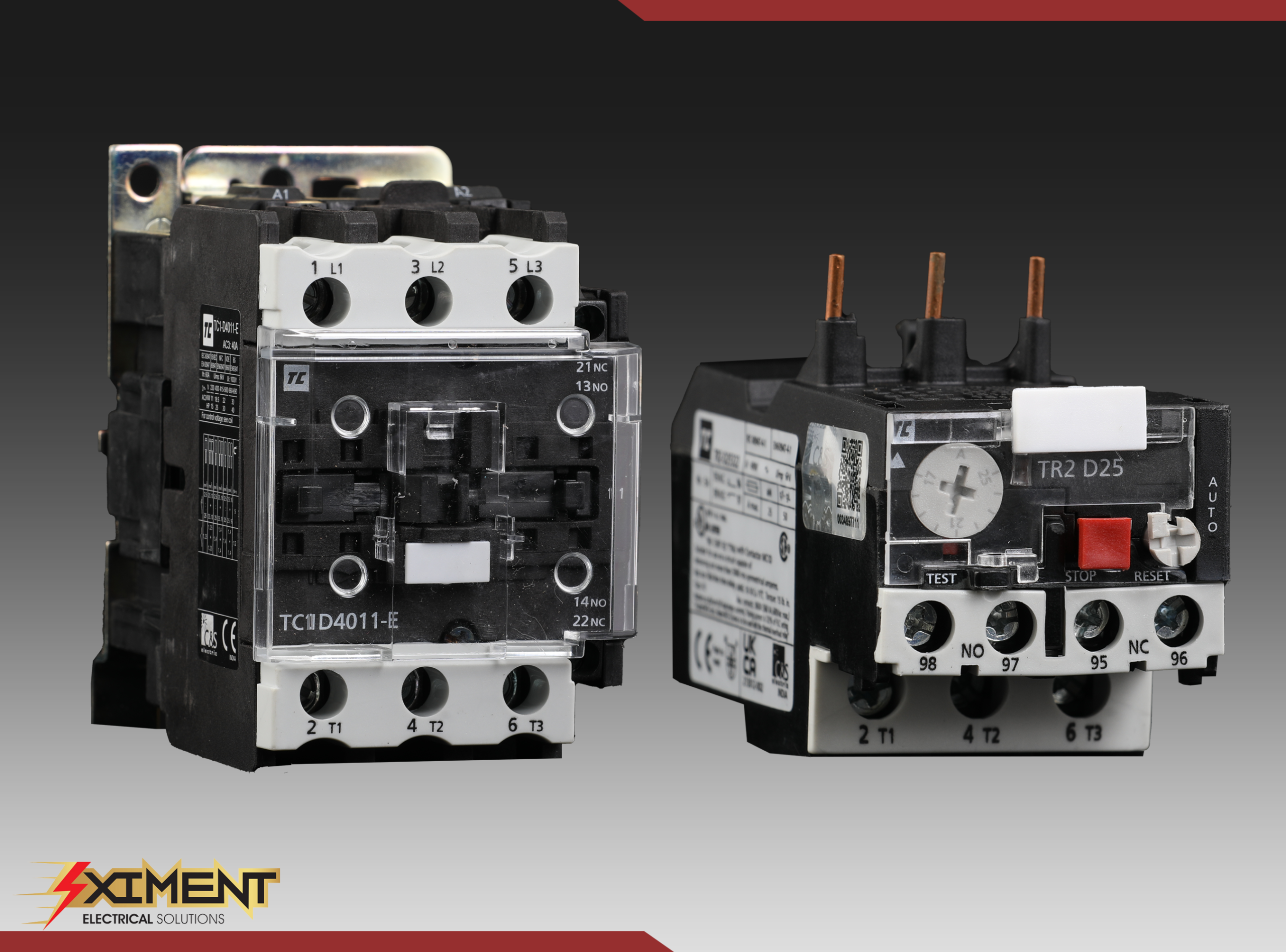

تفاوت رله و کنتاکتور؛ بررسی کامل تعریف، کاربرد و عملکرد
مقدمه
در صنعت برق و اتوماسیون صنعتی، تجهیزات کنترلی نقش بسیار مهمی در عملکرد ایمن و دقیق مدارها ایفا میکنند. از میان این تجهیزات، رله (Relay) و کنتاکتور (Contactor) دو ابزار حیاتی برای کنترل و حفاظت مدارهای الکتریکی هستند. با وجود شباهتهای ظاهری، تفاوتهای فنی و عملکردی مهمی بین آنها وجود دارد که در ادامه به بررسی کامل آنها خواهیم پرداخت.
تعریف و کاربرد رله و کنتاکتور
برای درک بهتر تفاوت بین کنتاکتور و رله، ابتدا باید با تعریف و کاربرد هر یک آشنا شویم:
کنتاکتور چیست؟
کنتاکتور نوعی کلید الکترومغناطیسی است که وظیفه آن قطع و وصل مدارهای الکتریکی با جریان بالا میباشد. این تجهیز با منبع برق خارجی کار کرده و در مدارهای سهفاز صنعتی برای کنترل موتورها، خازنها و دستگاههای پرقدرت مورد استفاده قرار میگیرد.
در صورت عملکرد نادرست کنتاکتور، ممکن است کل مدار دچار اختلال شود، از اینرو کیفیت و عملکرد صحیح آن بسیار حیاتی است.
رله چیست؟
رله نیز نوعی سوییچ الکترومکانیکی است که با استفاده از خاصیت مغناطیسی، مدارهای الکتریکی را باز یا بسته میکند. رلهها بیشتر در مدارهای تکفاز و کمجریان استفاده میشوند و برای کنترل تجهیزات حساس مانند آژیرها، لامپهای سیگنال و مدارهای فرمان کاربرد دارند.
برخلاف کنتاکتور، رله نیازی به منبع برق خارجی ندارد و حتی در شرایط بیبرقی هم میتواند عملکرد کنترلی خود را حفظ کند.
تفاوتهای اصلی بین رله و کنتاکتور
| ویژگی | کنتاکتور | رله |
|---|---|---|
| ظرفیت بار | تحمل جریانهای بالا (۹ آمپر تا بیش از ۱۲۰۰۰ آمپر) | مناسب برای جریانهای پایین (کمتر از ۱۰ آمپر) |
| ولتاژ کاری | تا ۱۰۰۰ ولت | تا ۲۵۰ ولت |
| نوع فاز | مدارهای سهفاز یا دوفاز | مدارهای تکفاز |
| اندازه و ابعاد | بزرگتر و صنعتیتر | کوچکتر و سبکتر |
| منبع تغذیه | وابسته به برق خارجی | مستقل از برق خارجی |
| کنتاکت کمکی | امکان افزودن ۲ تا ۴ کنتاکت کمکی دارد | فاقد کنتاکت کمکی |
| سرعت سوئیچینگ | حدود ۲۰ تا ۲۵۰ میلیثانیه | بین ۳ تا ۱۰۰ میلیثانیه |
| نویز الکتریکی | بالا | بسیار کمتر |
| مصرف انرژی کویل | بیشتر | کمتر |
| کاربردها | موتور، خازن، ترانس، هیتر | مدار فرمان، لامپ، آژیر |
| طول عمر | بالا و مقاوم در برابر بار زیاد | طول عمر کمتر در شرایط سنگین |
تفاوت در نقش حفاظتی
هر دو تجهیز نقش مهمی در حفاظت مدار دارند، اما نوع عملکردشان متفاوت است:
- کنتاکتور در مدارهای صنعتی، هنگام بروز خطا مانند اتصال کوتاه یا اضافه بار، مدار را بهصورت خودکار قطع میکند تا از آسیب به تجهیزات جلوگیری شود.
- رله بیشتر بهعنوان حسگر حفاظتی عمل میکند؛ بهمحض تشخیص خطا، سیگنالی به بخش حفاظتی ارسال میکند تا عمل قطع انجام شود.
به بیان ساده، رله تشخیص میدهد و کنتاکتور قطع میکند.
تفاوت در عملکرد الکتریکی
در کنتاکتور، میدان مغناطیسی حاصل از برق خارجی باعث جذب یا رها شدن تیغهها میشود و مدار را قطع یا وصل میکند.
در رله، جریان القایی توسط سیمپیچ تولید میشود و مستقیماً تیغهها را کنترل میکند. به همین دلیل، رله برای کنترل دقیقتر جریانهای ضعیفتر مناسبتر است.
ویژگیهای ساختاری رله و کنتاکتور
- رلهها دارای سیمپیچ و دو تیغه باز و بسته هستند.
- کنتاکتورها معمولاً دارای دو یا چند تیغه باز هستند و در طراحی آنها از مواد رسانای قویتر مانند نقره یا مس استفاده میشود.
- کنتاکتورها دارای سیستم خاموشکننده قوس الکتریکی هستند تا در زمان قطع بارهای سنگین، آسیب نبینند.
کاربردهای رله و کنتاکتور
| کاربرد | رله | کنتاکتور |
|---|---|---|
| مدار فرمان تکفاز | ✔️ | ❌ |
| مدار قدرت سهفاز | ❌ | ✔️ |
| کنترل چراغها و آژیرها | ✔️ | ❌ |
| موتورهای صنعتی | ❌ | ✔️ |
| کنترل خازن و هیتر | ❌ | ✔️ |
| تجهیزات خانگی | ✔️ | ❌ |
مزایا و معایب رله و کنتاکتور
| ویژگی | مزایا | معایب |
|---|---|---|
| رله | نصب آسان، قیمت مناسب، مصرف انرژی پایین، قابلیت کنترل بارهای کوچک | نویز مکانیکی، طول عمر محدود، حساسیت بالا به لرزش |
| کنتاکتور | طول عمر زیاد، تحمل جریان بالا، مناسب برای کاربرد صنعتی، قابلیت افزودن کنتاکت کمکی | اندازه بزرگ، قیمت بالا، مصرف انرژی بیشتر، نیاز به نگهداری دورهای |
جمعبندی
در نگاه اول، رله و کنتاکتور بسیار مشابه به نظر میرسند، اما تفاوتهای مهمی در ظرفیت بار، عملکرد، ابعاد، کاربرد و حفاظت مدار دارند.
به طور خلاصه:
- رلهها برای کنترل مدارهای فرمان با جریان کم مناسباند.
- کنتاکتورها برای سوئیچینگ مدارهای قدرت و جریانهای بالا طراحی شدهاند.
در نتیجه، انتخاب بین این دو قطعه باید بر اساس نوع مدار، مقدار ولتاژ و نیاز حفاظتی سیستم انجام گیرد.
