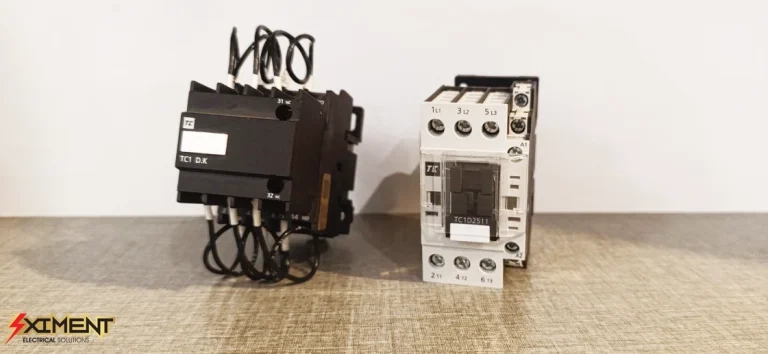

تفاوت کنتاکتور خازنی و کنتاکتور معمولی
در سیستمهای برقی صنعتی، استفاده از کنتاکتورها برای کنترل، راهاندازی و قطع و وصل مدارهای الکتریکی بسیار متداول است. کنتاکتورهای معمولی معمولاً برای کنترل بارهای مقاومتی و القایی به کار میروند، در حالی که کنتاکتورهای خازنی به عنوان نوعی ویژه از کنتاکتورها برای کنترل و مدیریت توان خازنی طراحی شدهاند. در این مقاله به معرفی این تجهیز و بررسی سه تفاوت مهم بین کنتاکتور خازنی و کنتاکتور معمولی میپردازیم.
۱. تعریف و کاربرد کنتاکتور خازنی
کنتاکتور خازنی تجهیزی است که برای کنترل و مدیریت خازنها در سیستمهای بانک خازنی استفاده میشود. خازنها با ذخیره انرژی الکتریکی، نقش مهمی در بهبود ضریب توان (Power Factor) و کاهش تلفات شبکه دارند. با این حال، اتصال ناگهانی خازنها به شبکه میتواند باعث جریان هجومی بسیار بالا شود که در صورت کنترلنشدن، موجب آسیب به خازن، فیوز و کنتاکتور میشود.
کنتاکتور خازنی با استفاده از مقاومتهای اولیه (Pre-Charge Resistors) یا کنتاکتهای کمکی مقاومتی، در چند ثانیه ابتدایی پس از وصل مدار، جریان هجومی را محدود کرده و از تجهیزات محافظت میکند. این عملکرد دقیقاً چیزی است که کنتاکتورهای معمولی فاقد آن هستند.
۲. تفاوتهای اصلی کنتاکتور خازنی با کنتاکتور معمولی
تفاوت اول: نوع بار و استاندارد عملکرد
کنتاکتورهای معمولی برای بارهای اهمی و القایی با کدهای AC1 و AC3 در استاندارد IEC طراحی میشوند، در حالی که کنتاکتورهای خازنی برای بارهای خازنی با کد AC6b ساخته شدهاند.
به بیان ساده:
- AC1: بارهای اهمی مانند هیترها
- AC3: بارهای موتوری (القایی)
- AC6b: بارهای خازنی با جریان هجومی بالا
اگر در مشخصات کنتاکتور عدد AC6b درج نشده باشد، نمیتوان از آن در بانک خازنی استفاده کرد.
تفاوت دوم: ساختار داخلی و اجزای حفاظتی
کنتاکتور خازنی برخلاف کنتاکتور معمولی، دارای کنتاکتهای کمکی مقاومتی است که بهصورت موازی با کنتاکتهای اصلی نصب میشوند.
نحوه عملکرد:
در لحظهی وصل، ابتدا کنتاکتهای کمکی با مقاومت بالا وارد مدار میشوند و خازن را بهآرامی شارژ اولیه میکنند.
پس از چند ثانیه، کنتاکتهای اصلی بسته شده و کنتاکتهای کمکی از مدار خارج میشوند.
این طراحی باعث میشود تا از سوختگی کنتاکتها و نوسانات ولتاژ جلوگیری شود. در مقابل، کنتاکتورهای معمولی چنین مکانیزمی ندارند و در صورت استفاده برای بار خازنی، عمر آنها بهشدت کاهش مییابد.
تفاوت سوم: طول عمر، هزینه و نگهداری
کنتاکتورهای خازنی اگرچه قیمت بالاتری نسبت به نوع معمولی دارند، اما در مقابل:
- طول عمر بیشتری دارند؛
- نیاز به تعمیر و نگهداری کمتری دارند؛
- و باعث کاهش توقف سیستم بانک خازنی میشوند.
در مقابل، کنتاکتورهای معمولی به علت تحمل نکردن جریان هجومی، سریعتر دچار آسیب و سوختگی کنتاکتها میشوند و نیاز به تعویض مکرر دارند.
۳. عملکرد کنتاکتور خازنی در تابلو بانک خازنی
در تابلوهای بانک خازنی، هر پله خازنی از یک کنتاکتور خازنی مخصوص استفاده میکند. با وصل پله جدید:
- ابتدا خازن از طریق مقاومتهای کمکی شارژ میشود،
- سپس پس از رسیدن به ولتاژ تعادل، کنتاکت اصلی وارد مدار شده و مقاومتها از مدار حذف میشوند.
این فرآیند باعث جلوگیری از ضربه جریان، افزایش ایمنی، و حفظ سلامت خازنها میشود. در صورت خرابی هر کنتاکت کمکی، میتوان آن را بهصورت جداگانه و با هزینه کمتر تعویض کرد، بدون آنکه نیازی به تعویض کل کنتاکتور باشد.
۴. نحوه انتخاب کنتاکتور خازنی مناسب
برای انتخاب کنتاکتور مناسب باید به جریان پله خازنی توجه کرد که طبق رابطه زیر محاسبه میشود:
I=Q3×VI = \frac{Q}{\sqrt{3} \times V}
که در آن:
- I جریان خازن (آمپر)
- Q توان پله خازنی (کیلووار)
- V ولتاژ خط (کیلوولت)
بنابراین در زمان خرید، باید مطمئن شوید کنتاکتور موردنظر دارای رده کاری AC6b و جریان نامی مناسب با پله خازنی باشد.
در نهایت میتوان گفت که کنتاکتورهای خازنی به دلیل ساختار خاص، طول عمر بالا و توانایی کنترل جریان هجومی، انتخابی ضروری برای تابلوهای بانک خازنی هستند. در مقابل، استفاده از کنتاکتور معمولی برای این کاربرد میتواند منجر به آسیب شدید به تجهیزات، افزایش هزینه تعمیر و افت کارایی سیستم شود.
پس در طراحی و ساخت تابلوهای بانک خازنی، استفاده از کنتاکتور خازنی استاندارد AC6b یک الزام فنی و ایمنی است.
