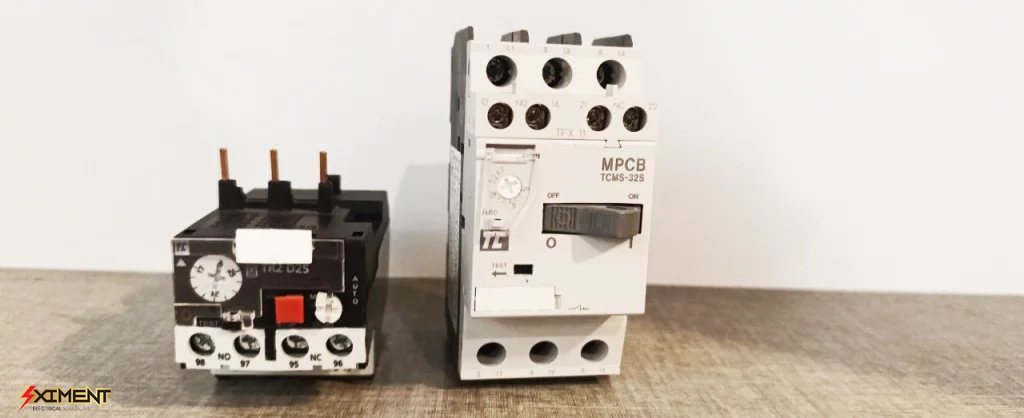

تفاوت کلید حرارتی و بی متال چیست؟
بررسی تفاوتها، عملکرد، مزایا و کاربردها
با گسترش روزافزون تجهیزات برقی و صنعتی، نیاز به حفاظت مؤثر از موتورهای الکتریکی و مدارهای قدرت بیش از پیش احساس میشود. یکی از مهمترین ابزارهای حفاظتی در این زمینه، کلید حرارتی (MPCB) و رله بیمتال هستند که هر دو برای جلوگیری از آسیب ناشی از اضافه بار و افزایش دما در مدار به کار میروند.
در این مقاله، به صورت جامع تفاوتها، عملکرد، مزایا و کاربردهای این دو تجهیز بررسی میشود تا بتوان انتخابی آگاهانه و دقیق در سیستمهای کنترلی و حفاظتی داشت.
کلید حرارتی (MPCB) چیست؟
کلید حرارتی یا Motor Protection Circuit Breaker، نوعی کلید حفاظتی است که برای محافظت از موتورهای الکتریکی در برابر دو نوع خطا به کار میرود:
جریان حرارتی (اضافه بار)
جریان مغناطیسی (اتصال کوتاه)
این کلید ترکیبی از عملکرد کلید مینیاتوری (MCB) و بیمتال است؛ یعنی علاوه بر قطع خودکار مدار در زمان اضافهبار، در شرایط اتصال کوتاه نیز عمل میکند.
اجزای اصلی کلید حرارتی:
مکانیزم حرارتی برای تشخیص اضافهبار
مکانیزم مغناطیسی برای تشخیص اتصال کوتاه
شاسی یا دکمه برای قطع و وصل دستی مدار
محل نصب:
کلید حرارتی معمولاً قبل از کنتاکتور و در مدار قدرت (ابتدای فیدر) نصب میشود. این موقعیت باعث میشود بتواند بهصورت مستقیم منبع سهفاز را قطع کند و از موتور در برابر آسیب جدی محافظت نماید.
بیمتال چیست؟
بیمتال نوعی رله حرارتی است که برای حفاظت موتور در برابر جریان اضافهبار طراحی شده است.
درون بیمتال، دو فلز با ضریب انبساط متفاوت به هم متصل شدهاند. با عبور جریان بیش از حد، حرارت ایجاد شده باعث خم شدن این فلزها میشود و در نتیجه، مدار فرمان قطع میگردد.
ویژگیهای اصلی بیمتال:
- تنها در برابر اضافه بار حرارتی عمل میکند.
- در مدار فرمان قرار میگیرد (نه مدار قدرت).
- نیاز به وجود کنتاکتور دارد تا مدار قدرت موتور را قطع کند.
تفاوت عملکردی کلید حرارتی و بیمتال
| ویژگیها | کلید حرارتی (MPCB) | بیمتال |
|---|---|---|
| نوع حفاظت | اضافهبار و اتصال کوتاه | فقط اضافهبار |
| محل نصب | قبل از کنتاکتور (در مدار قدرت) | بعد از کنتاکتور (در مدار فرمان) |
| عملکرد قطع | قطع مدار قدرت | قطع مدار فرمان |
| وجود شاسی یا کلید دستی | دارد | ندارد |
| نیاز به کنتاکتور | ندارد (میتواند موتور را مستقیم متصل کند) | دارد |
| دقت تنظیم جریان | بالا | متوسط |
| قیمت تقریبی | بیشتر | کمتر |
| ظرفیت جریان قابل پشتیبانی | تا حدود ۱۲۵ آمپر | تا چند صد آمپر (در ترکیب با کنتاکتور) |
تفاوت در واکنش به خطاهای الکتریکی
کلید حرارتی:
- در برابر اضافهبار (جریان حرارتی) عمل میکند.
- در برابر اتصال کوتاه (جریان مغناطیسی) نیز واکنش سریع دارد.
- جریان بیش از حد را در هر دو حالت شناسایی کرده و مدار قدرت را قطع میکند.
بیمتال:
- تنها در برابر اضافهبار طولانیمدت واکنش نشان میدهد.
- در برابر اتصال کوتاه، هیچ محافظتی ندارد.
- در صورت وقوع اتصال کوتاه، حفاظت بر عهده فیوز یا کلید مینیاتوری جداگانه خواهد بود.
تفاوت در نحوه نصب
کلید حرارتی: در مسیر اصلی تغذیه موتور نصب میشود و در صورت بروز خطا، منبع سهفاز را مستقیماً قطع میکند.
بیمتال: پس از کنتاکتور و در مدار فرمان قرار میگیرد. در نتیجه، در صورت اتصال کوتاه شدید، اگر کنتاکتور آسیب ببیند، بیمتال نمیتواند از موتور محافظت کند.
تفاوت جریان حرارتی و جریان مغناطیسی
- جریان حرارتی: زمانی رخ میدهد که موتور در اثر بار بیش از حد گرم شود. این وضعیت تدریجی است و نیاز به زمان دارد تا دما بالا برود.
- جریان مغناطیسی: در اثر اتصال کوتاه یا اتصالی بین فازها ایجاد میشود. این جریان بسیار شدید و ناگهانی است و میتواند در چند میلیثانیه باعث سوختن موتور شود.
کلید حرارتی در هر دو حالت از موتور محافظت میکند، اما بیمتال فقط در برابر جریان حرارتی عمل مینماید.
کاربرد کلید حرارتی و بیمتال
هر دو تجهیز در صنایع و سیستمهای کنترلی کاربرد گستردهای دارند:
- تابلوهای برق صنعتی
- راهاندازی و حفاظت موتورهای سهفاز
- سیستمهای تهویه، پمپها، کمپرسورها
- حفاظت ترانسفورماتورها و تجهیزات دوار
نکات مهم در انتخاب
- نوع حفاظت مورد نیاز: اگر نیاز به محافظت در برابر اتصال کوتاه دارید، کلید حرارتی گزینه بهتری است.
- جریان نامی موتور: جریان نامی تجهیز باید برابر یا کمی بیشتر از جریان موتور باشد.
- بودجه و سطح حساسیت حفاظتی: در پروژههای صنعتی حساس، کلید حرارتی اولویت دارد.
- دقت تنظیم جریان: در سیستمهایی که نوسان جریان زیاد دارند، MPCB مناسبتر است.
جمعبندی نهایی
در مجموع، هر دو تجهیز بیمتال و کلید حرارتی نقش مهمی در حفاظت موتورهای الکتریکی دارند، اما عملکرد و سطح حفاظت آنها متفاوت است:
کلید حرارتی (MPCB): محافظ کامل در برابر اضافهبار و اتصال کوتاه؛ گزینهای ایدهآل برای حفاظت مستقیم از موتور.
بیمتال: محافظ سادهتر، اقتصادیتر و مناسب برای کاربردهایی که فقط حفاظت در برابر اضافهبار کافی است.
به بیان ساده، کلید حرارتی نسخهی کاملتر و پیشرفتهتر بیمتال است که با ترکیب عملکرد حرارتی و مغناطیسی، امنیت بالاتری برای سیستمهای صنعتی فراهم میکند.
