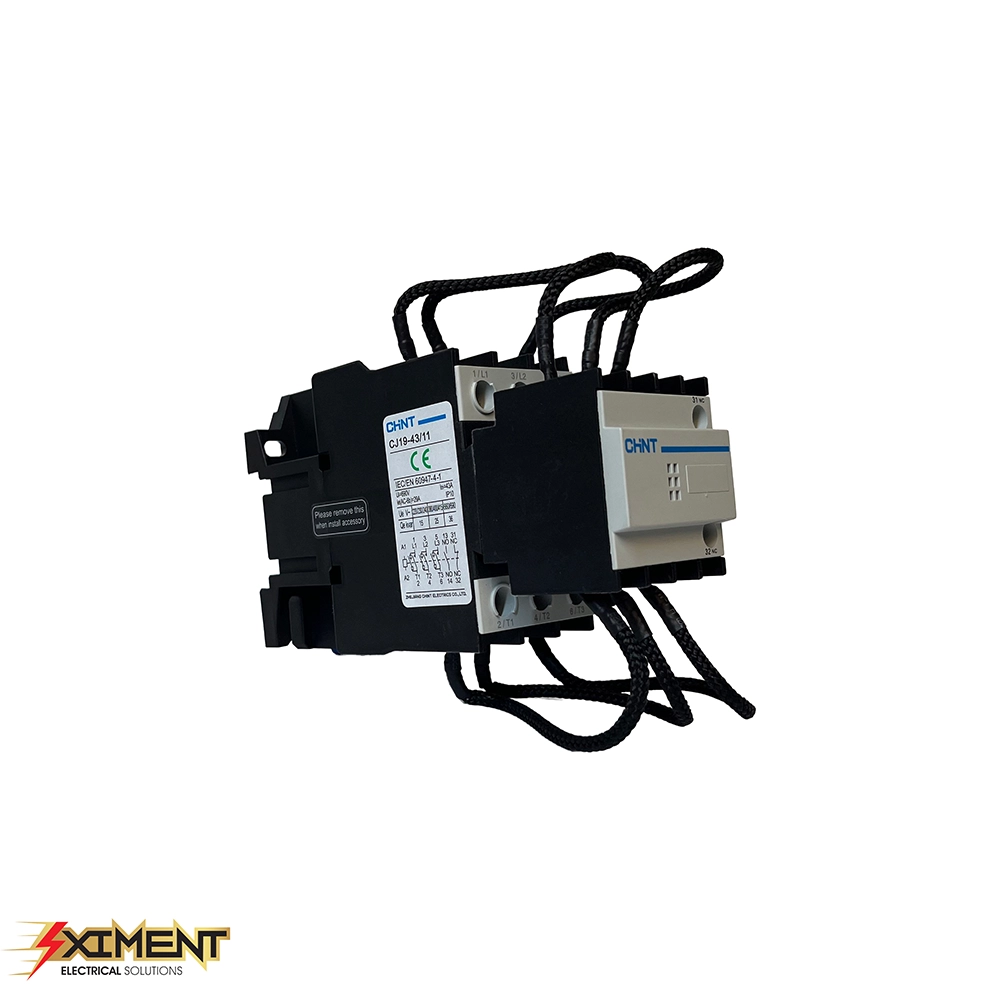

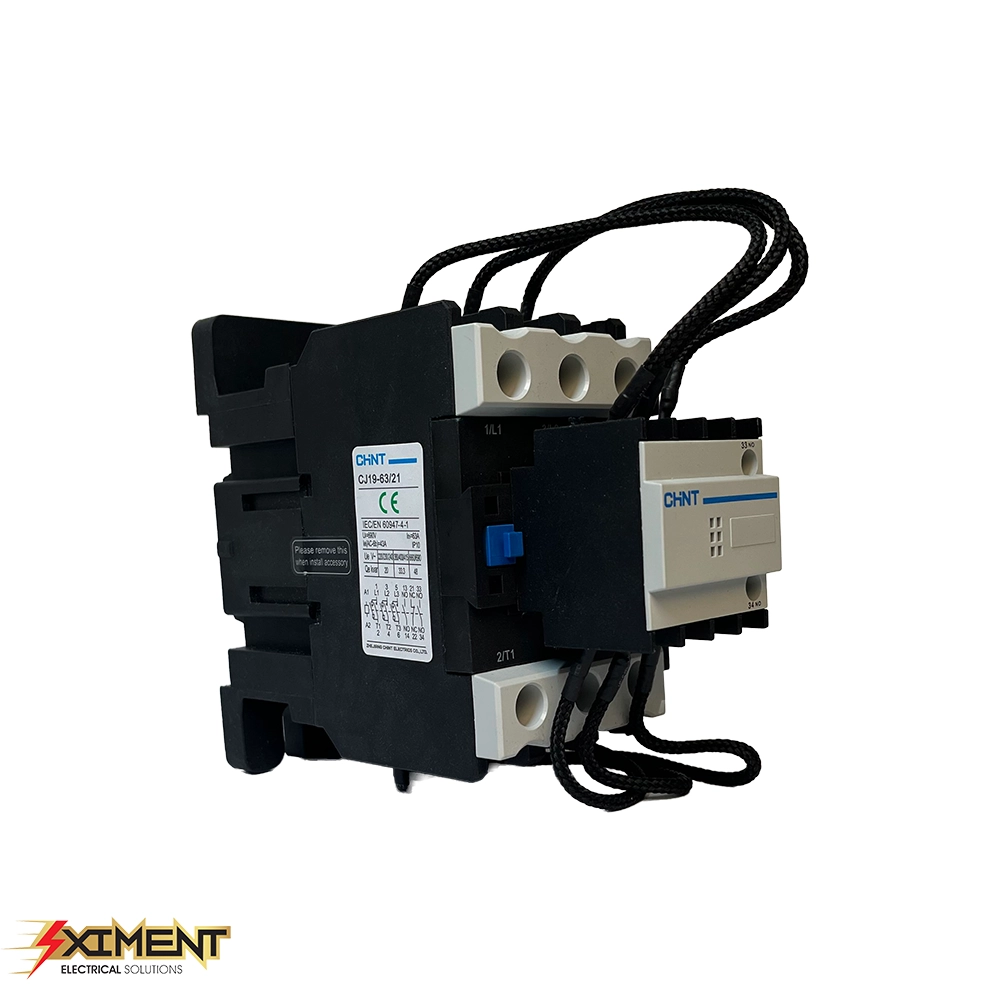

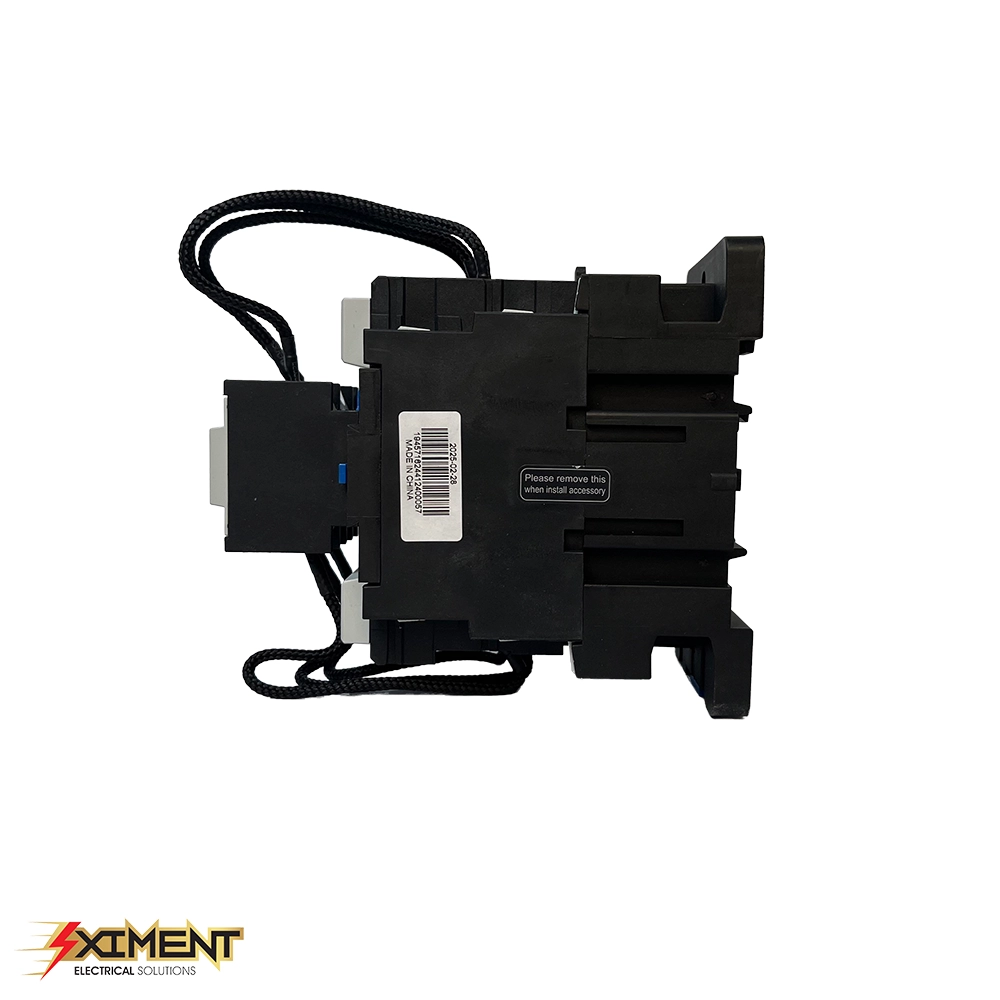

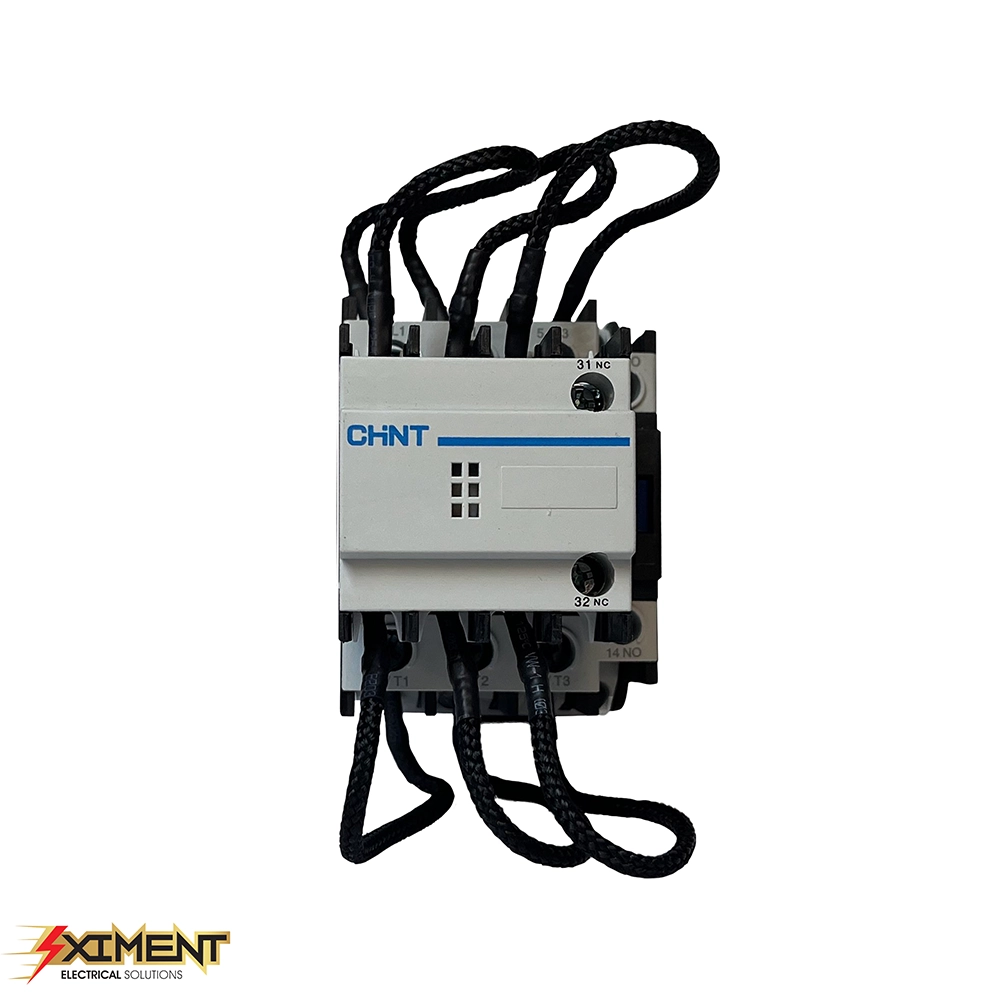

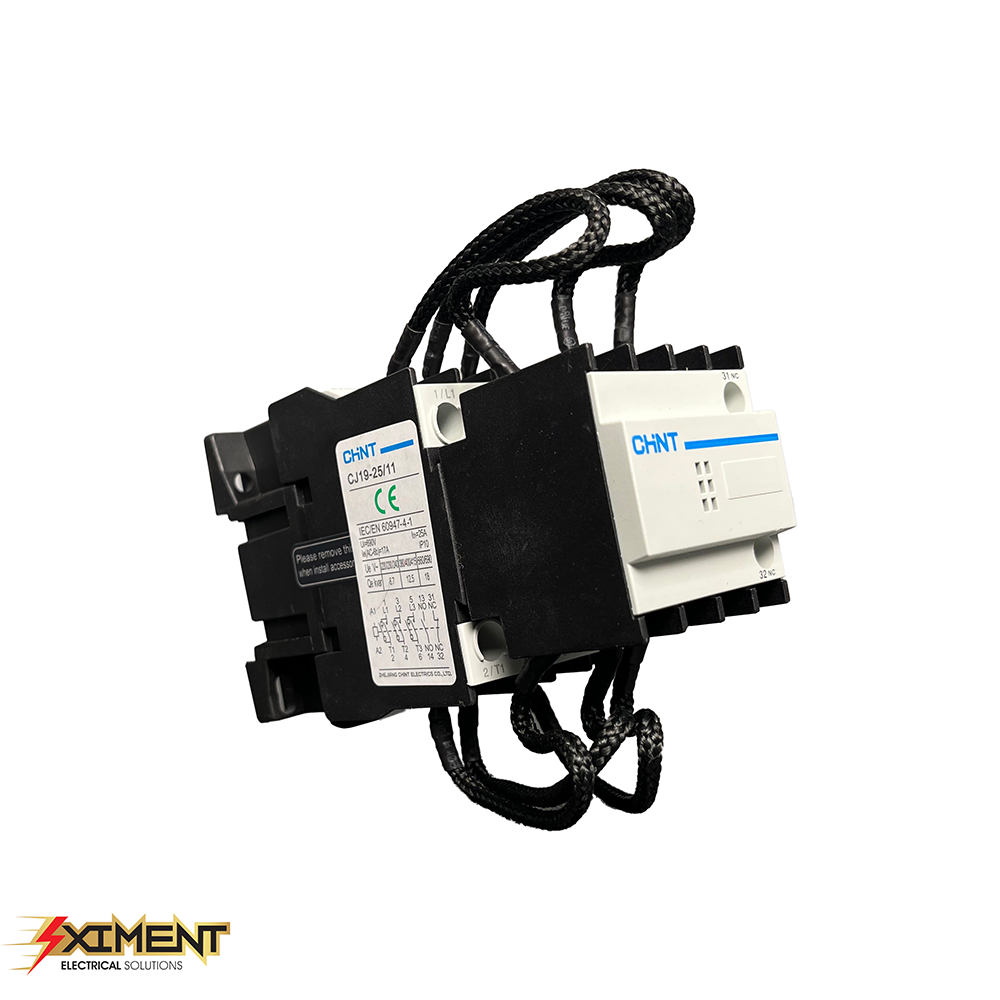

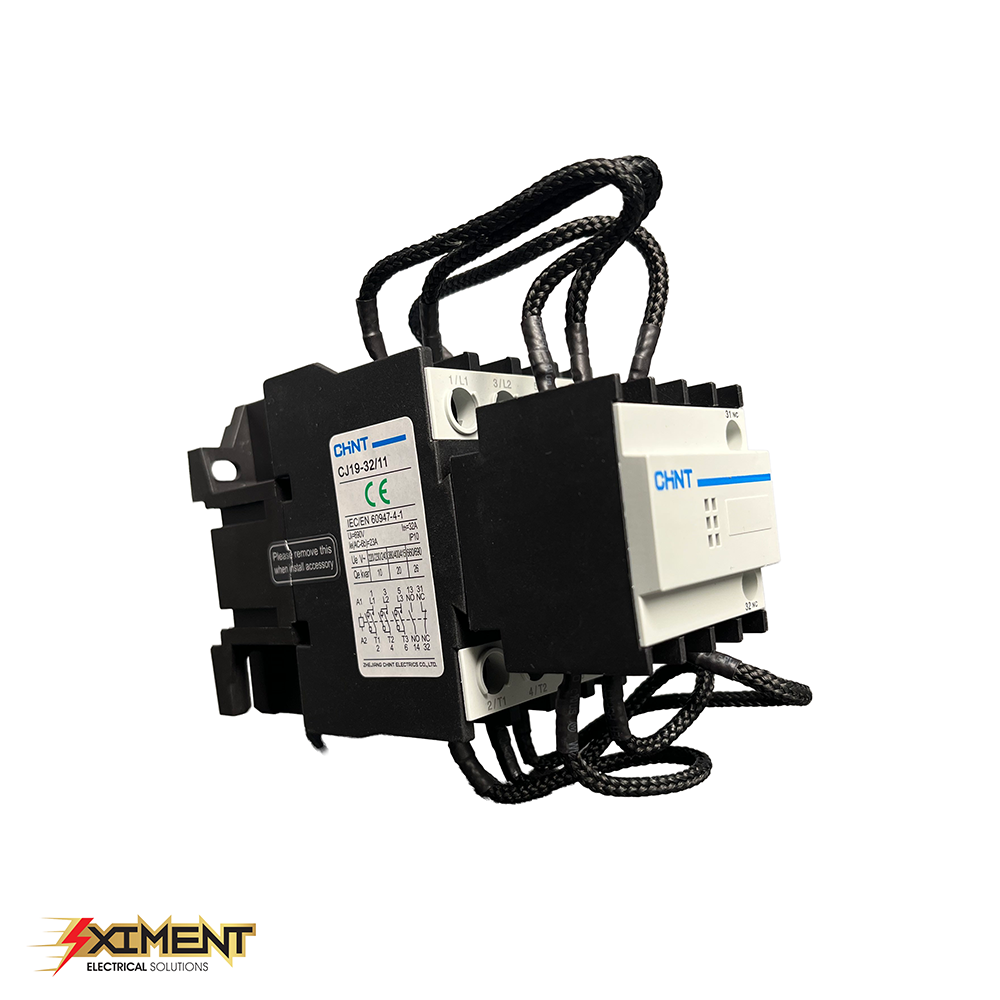

کنتاکتور خازنی CHINT

استاندارد: IEC/EN 60947-4-1
گواهینامه‌ها: CE، UL، CCC، EAC، TUV

دسته‌بندی‌های بهره‌برداری: AC-1، AC-3، AC-4

فرکانس نامی کاری: 50/60 هرتز

ولتاژ نامی کاری (Ue): تا 690 ولت
ولتاژ نامی عایقی (Ui): 690 ولت
ولتاژ ضربه قابل تحمل (Uimp): 6 کیلوولت

جریان نامی کاری (Ie):

• AC-3 (400 ولت): از 9 تا 95 آمپر (مدل‌های NC1-09 تا NC1-95)

• AC-1 (400 ولت): تا 200 آمپر

ولتاژ مدار فرمان:

• بوبین‌های AC: 24، 48، 110، 127، 220، 230، 380، 400 ولت

• بوبین‌های DC: 24، 48، 110، 220 ولت

توان مصرفی بوبین:

• جریان هجومی: 70 تا 200 ولت‌آمپر

• حالت نگه‌دارنده: 7 تا 25 ولت‌آمپر

دمای محیط کاری: از 5− تا 40+ درجه سانتی‌گراد
درجه حفاظت: IP20 (با کاور)

ظرفیت ترمینال‌ها:

• ترمینال‌های قدرت: 1.5 تا 50 میلی‌متر مربع

• ترمینال‌های فرمان: 1 تا 2.5 میلی‌متر مربع

نوع نصب: روی ریل DIN یا نصب پیچی

لوازم جانبی سازگار:

• بلوک کنتاکت کمکی: سری LADN

• بلوک‌های تأخیر زمانی: سری LA2-DT

• رله‌های حرارتی اضافه‌بار: سری NR2
