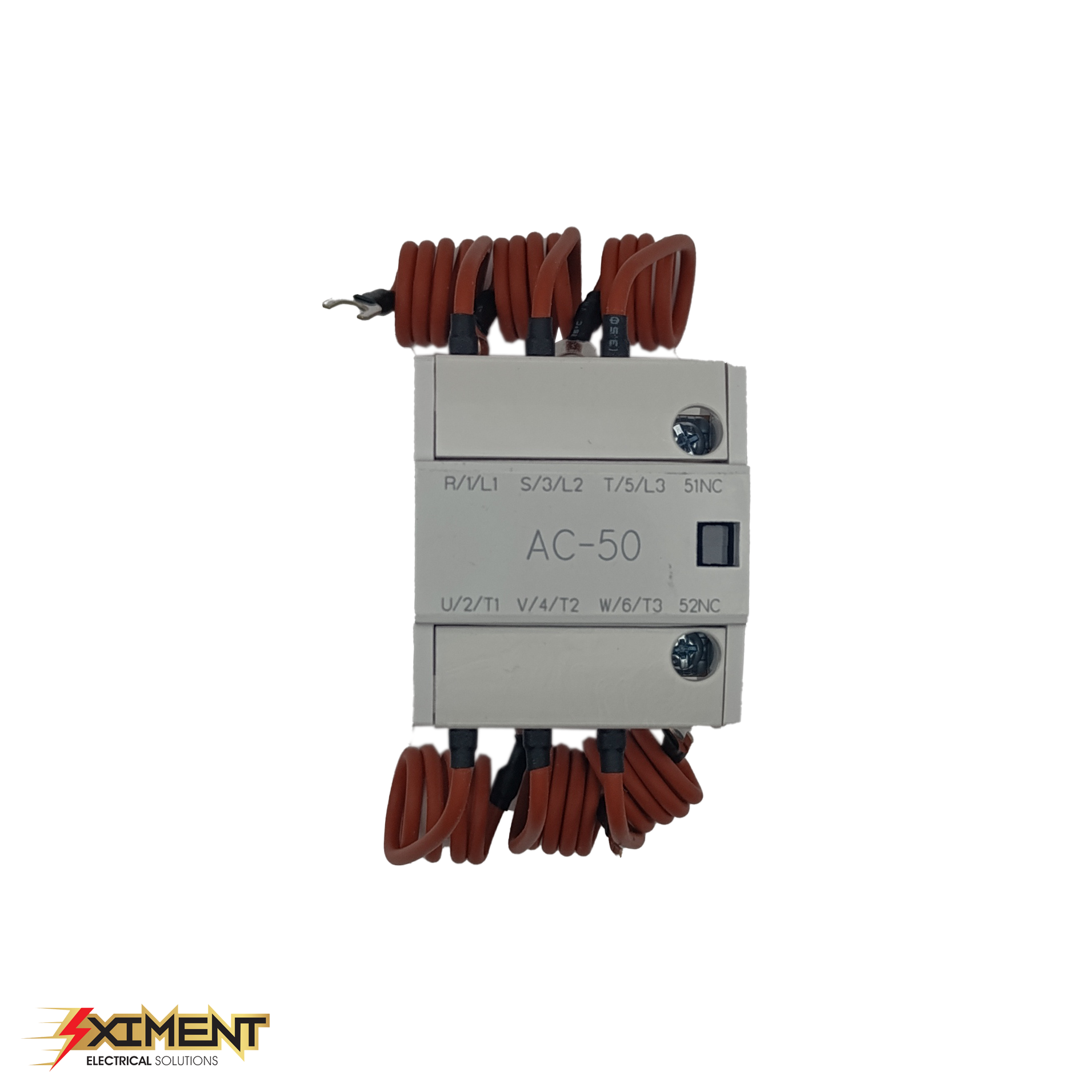

واحد خازنی LS
برای کنتاکتورهای 9 الی 40: 9.7 تا 33.3 کیلووار
برای کنتاکتورهای 50 الی 65: 40 الی 46 کیلووار
برای کنتاکتورهای 75 الی 100: 50 الی 62 کیلووار
محصولات مرتبط
کنتاکتور LS
- سری محصول: Metasol (متاسل)
-
جریان نامی (Ie): ۳۲ آمپر، 50 آمپر، 12 آمپر
-
ولتاژ بوبین: ۲۲۰ ولت AC یا ۱۱۰ ولت DC
-
کلاس کاری: AC3
-
کنتاکتهای کمکی: (1NO + 1NC)-(2NO + 2NC)
-
تعداد پل قدرت: ۳ پل (سه فاز)
-
قدرت قطع: مطابق با استانداردهای کلاس AC3
-
شیوه نصب: قابلیت نصب روی ریل استاندارد (DIN Rail) یا از طریق پیچ روی صفحه تابلو
-
فرکانس کاری: ۵۰/۶۰ هرتز
کلید مینیاتوری تکفاز و سه فاز LS
تعداد پل: تکپل ،سه پل
نوع فاز: تکفاز،سهفاز
نوع حفاظت:حفاظت در برابر اضافهبار (Overload) و اتصال کوتاه (Short Circuit) با مکانیزم حرارتی–مغناطیسی. رنج جریان نامی: از 2 آمپر تا 63 آمپر. قدرت قطع (Breaking Capacity): 6kA در ولتاژ 230/400 ولت AC.
تیپ قطع (Curve):
-
تیپ B: مناسب مصارف روشنایی و خانگی
-
تیپ C: مناسب مصرف عمومی و موتورهای سبک
خازن سیلندری CHINT
ولتاژ نامی: 0.45 کیلوولت
فرکانس نامی: 50 یا 60 هرتز
ظرفیت نامی: 5 تا 40 کیلووار (kVar)
نوع ساخت: خشک، بدون روغن، خودترمیمشونده (Self-Healing) با بدنه آلومینیومی مقاوم
تلفات توان: ≤ 0.20 وات بر کیلووار
تحمل اضافهولتاژ: تا 1.1 برابر ولتاژ نامی (حداکثر 8 ساعت در شبانهروز)
جریان هجومی: تا 200 برابر جریان نامی
دشارژ ایمن: کاهش ولتاژ به کمتر از 75 ولت حداکثر طی 3 دقیقه پس از قطع
شرایط محیطی: دمای کاری از 25- تا 50+ درجه سانتیگراد
طول عمر طراحیشده: حداقل 200,000 ساعت
استانداردها: IEC / EN 60831-1 و IEC / EN 60831-2
فرکانس نامی: 50 یا 60 هرتز
ظرفیت نامی: 5 تا 40 کیلووار (kVar)
نوع ساخت: خشک، بدون روغن، خودترمیمشونده (Self-Healing) با بدنه آلومینیومی مقاوم
تلفات توان: ≤ 0.20 وات بر کیلووار
تحمل اضافهولتاژ: تا 1.1 برابر ولتاژ نامی (حداکثر 8 ساعت در شبانهروز)
جریان هجومی: تا 200 برابر جریان نامی
دشارژ ایمن: کاهش ولتاژ به کمتر از 75 ولت حداکثر طی 3 دقیقه پس از قطع
شرایط محیطی: دمای کاری از 25- تا 50+ درجه سانتیگراد
طول عمر طراحیشده: حداقل 200,000 ساعت
استانداردها: IEC / EN 60831-1 و IEC / EN 60831-2
کلید حرارتی C&S
- تعداد پل :سه پل
- نوع تنظیم :قابل تنظیم حرارتی
- فریم سایز :۱۰۰ ، ۳۲،۶۳
- اولین رنج جریان :۰.۱ الی ۰.۱۶ آمپر
- آخرین رنج جریان :۸۰ الی ۱۰۰ آمپر
- ماکزیمم ولتاژ نامی :690 ولت AC
- ماکزیمم ولتاژ عایقی :1000 ولت AC
- ماکزیمم ولتاژ ضربه :۸ کیلو ولت
- قدرت قطع :۱۵ الی ۵۰ کیلو آمپر
- دمای عملیاتی :منفی ۲۰ الی ۶۰ درجه سانتیگراد
- نوع حفاظت :حفاظت از موتورهای الکتریکی در مقابل بار اضافه ، اتصال کوتاه و قطع فاز
- گواهی نامه و استاندارد :IEC60947-1 , IEC60947-2 , IEC60947-4-1 , UL , CE , ROHS
کنتاکتور مدل ربوستا
• تعداد پل :سه پل
• گروه:AC3
• جریان نامی :۴۰ الی ۸۰۰ آمپر
• توان الکتریکی :۴ الی ۴۵۰ کیلو وات
• ولتاژ بوبین :220 و 110 و 24 ولت AC و DC
• ماکزیمم ولتاژ نامی :۶۹۰ ولت AC مربوط به رنج ۹ الی ۹۵ آمپر
• ماکزیمم ولتاژ نامی :۱۰۰۰ ولت AC مربوط به رنج ۱۱۵ الی ۸۰۰ آمپر
• ماکزیمم ولتاژ عایقی :1000 ولت AC
• کنتاکت کمکی ۹ الی ۳۲ آمپر :یک باز
• کنتاکت کمکی ۴۰ آمپر به بالا :یک باز ، یک بسته
• گواهی نامه و استاندارد : UL , IS/IEC60947-2 , IEC/EN 60947-2 , CE , ROHS
