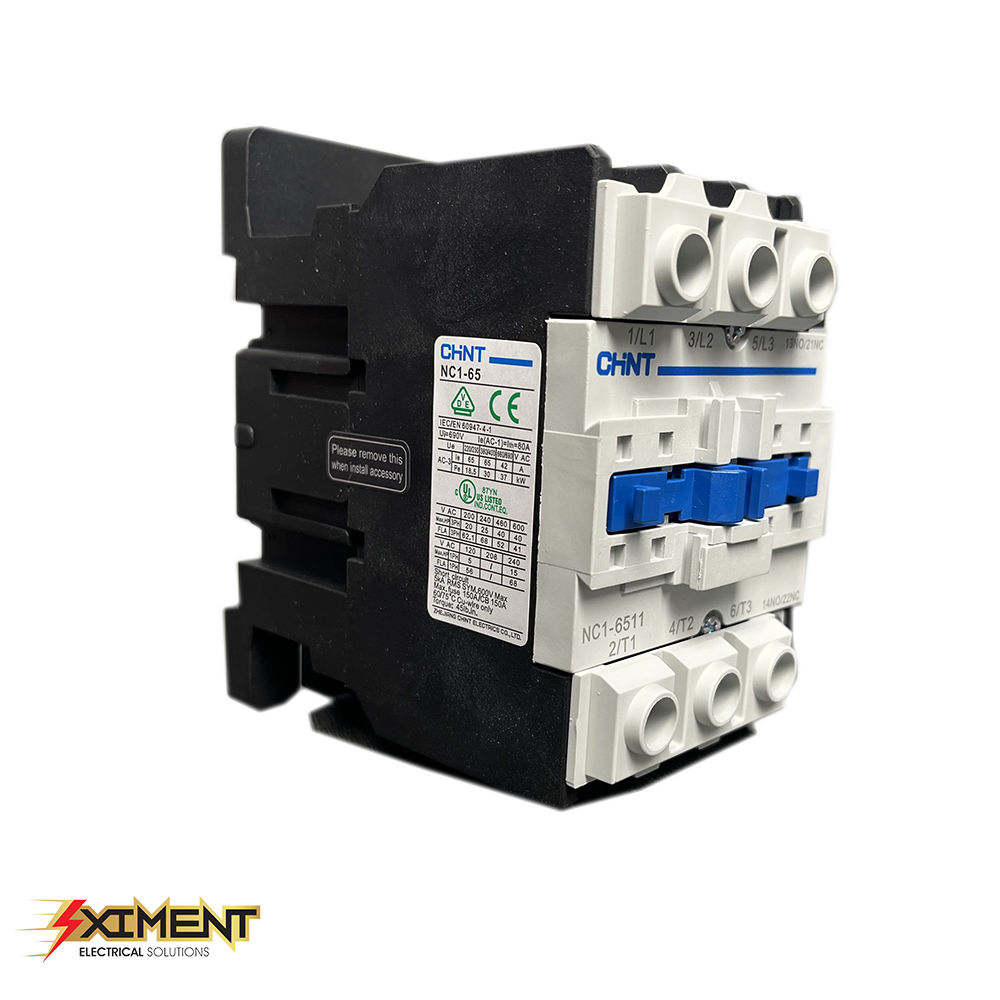

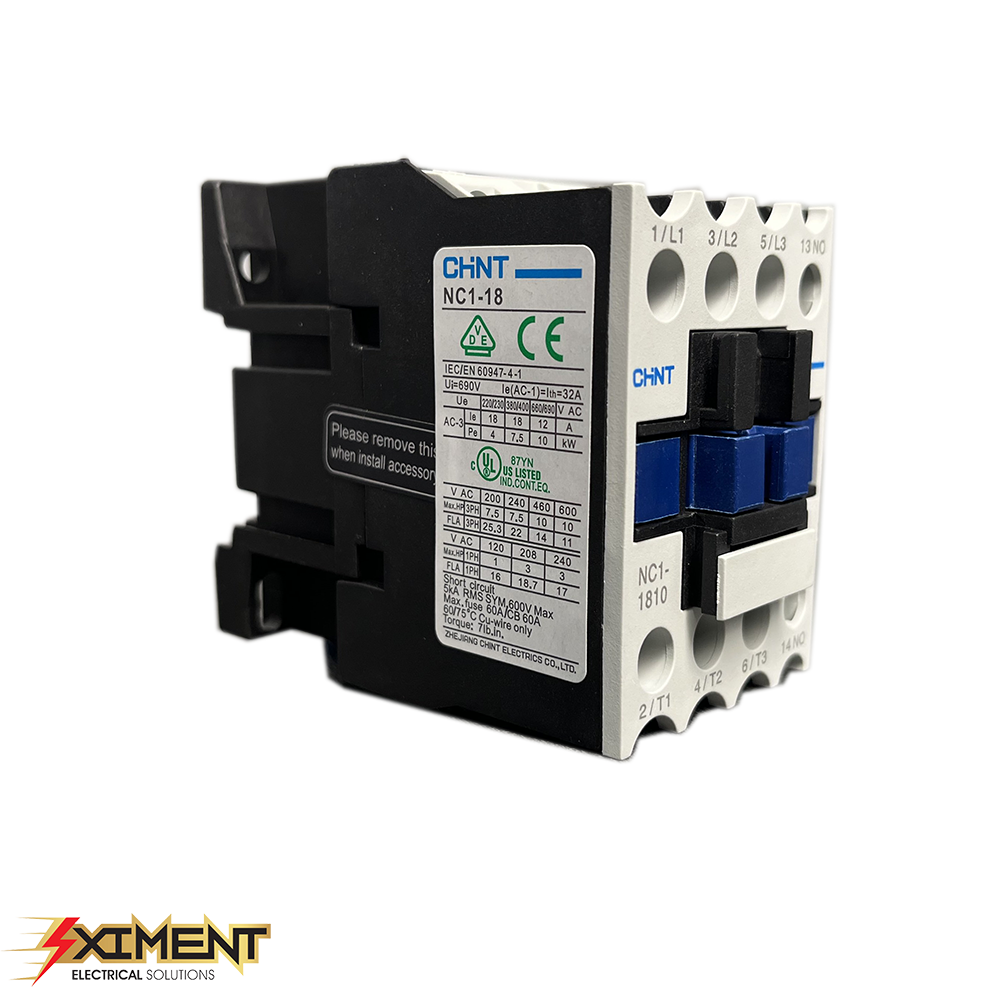

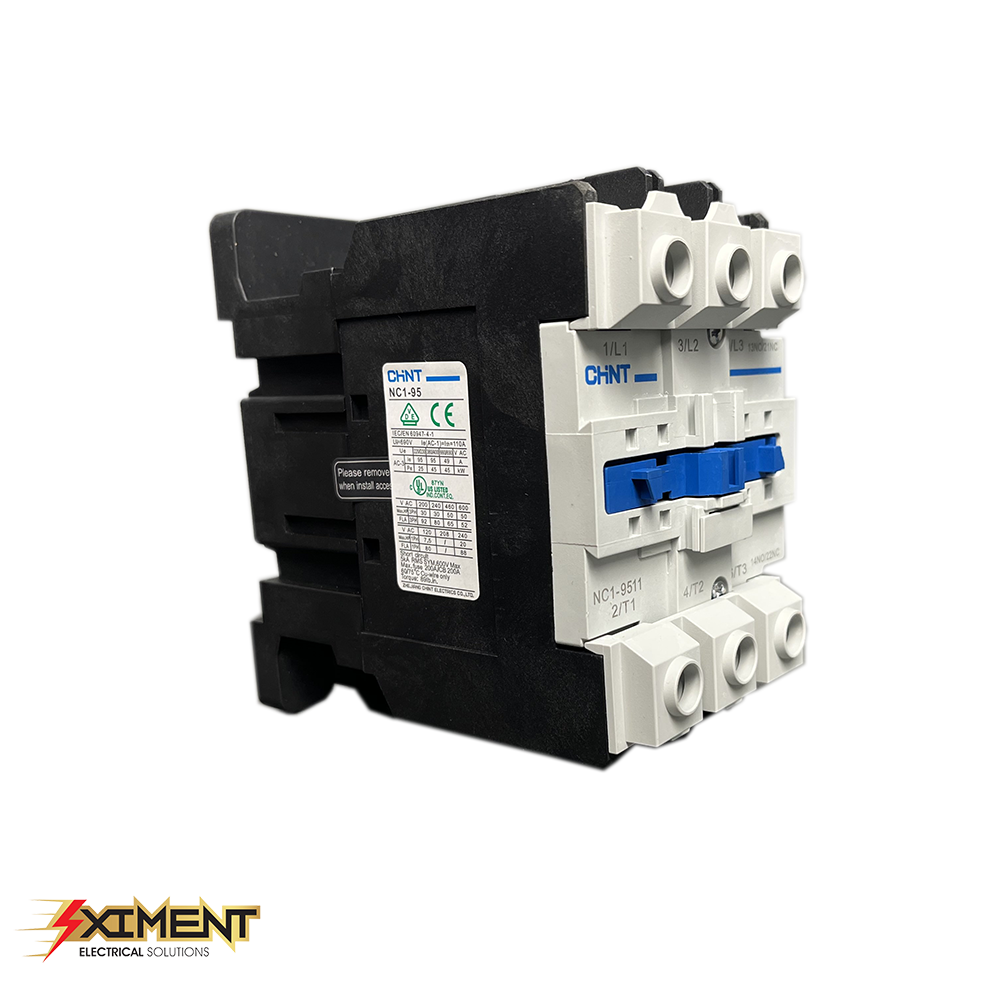

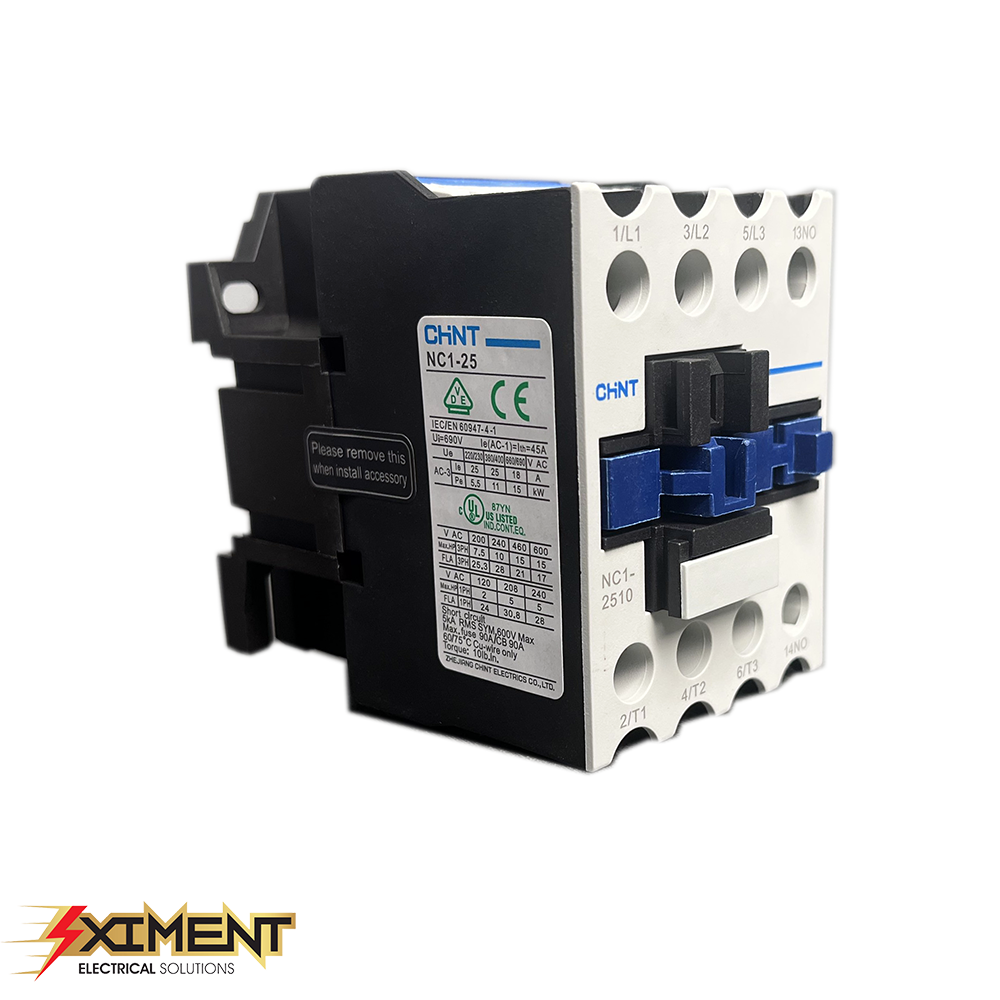

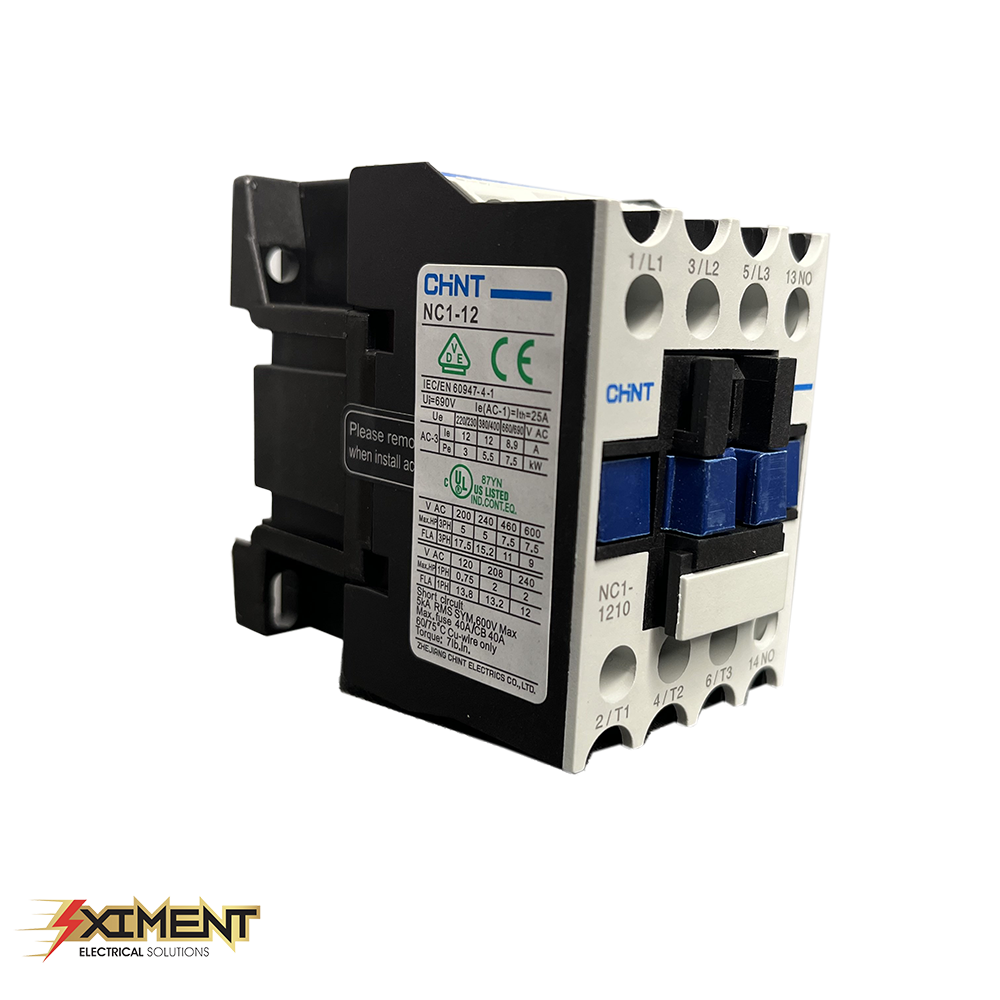

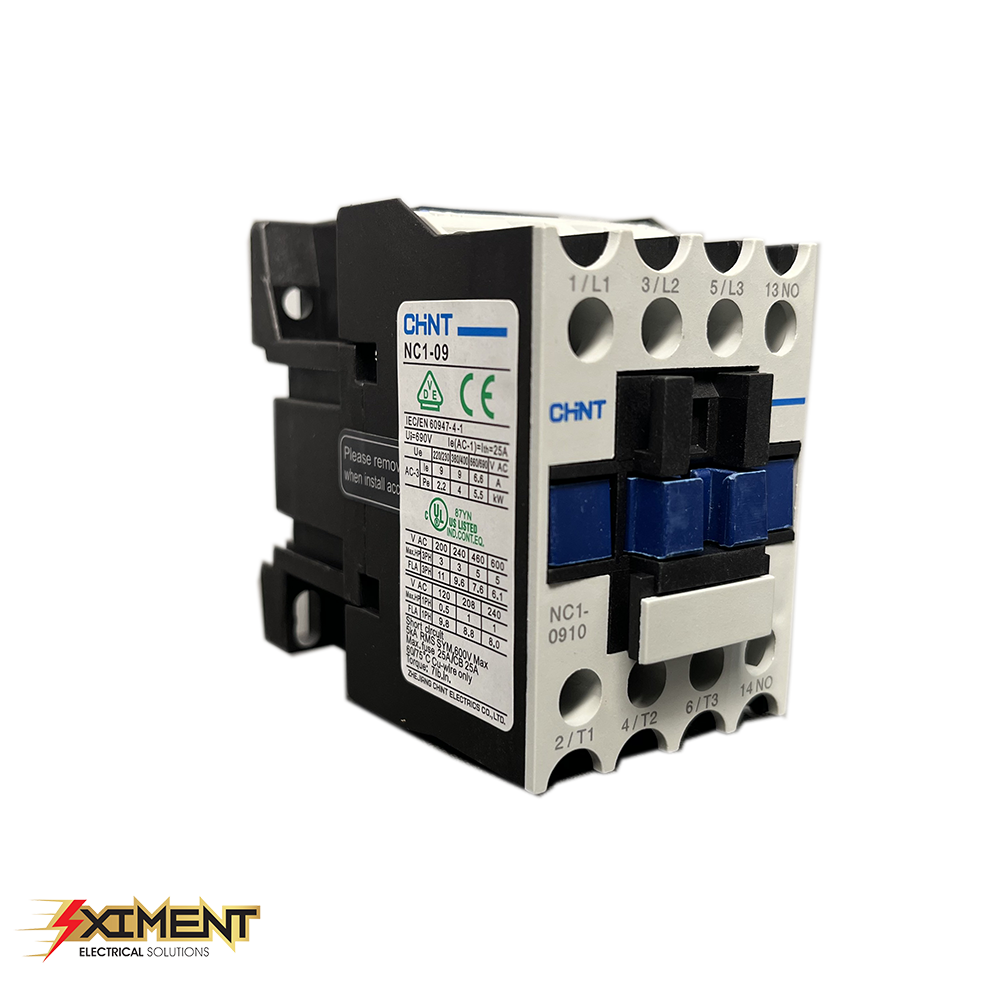

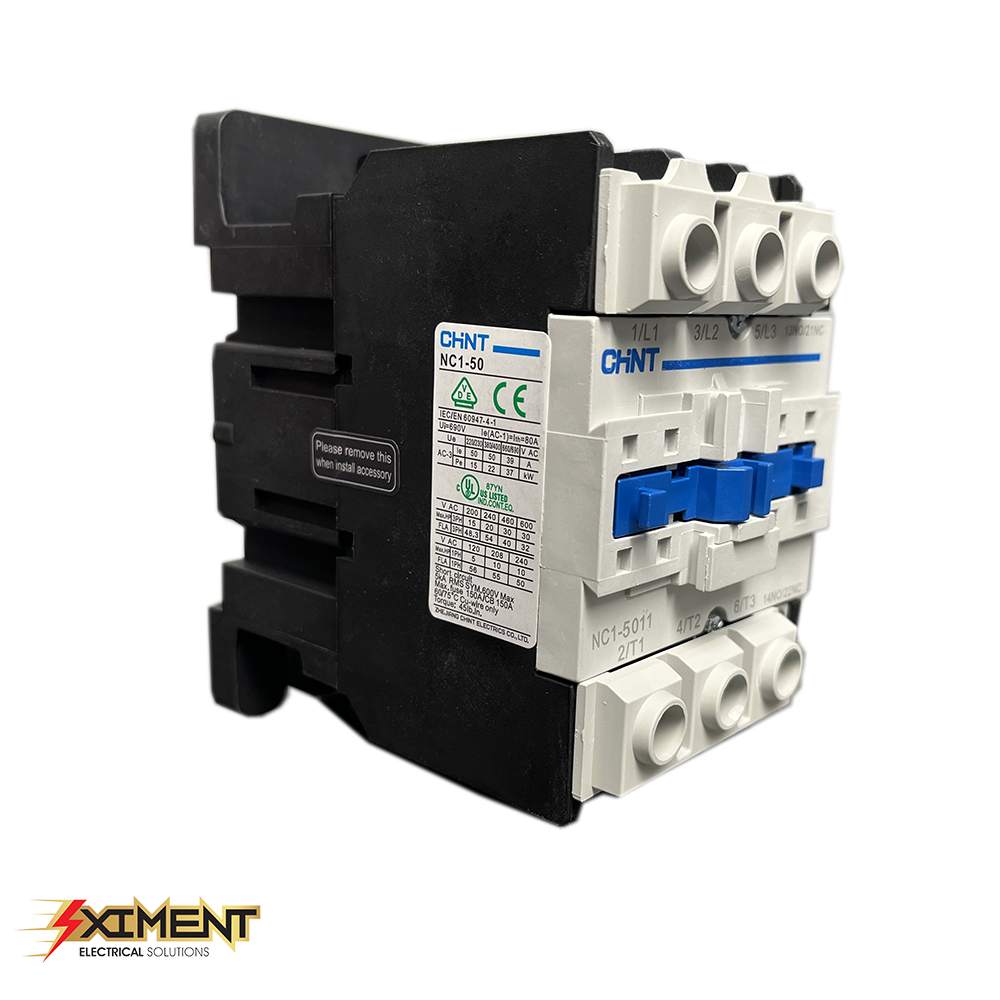

کنتاکتور CHINT

استاندارد: IEC/EN 60947-4-1
گواهینامه‌ها: CE، UL، CCC، EAC، TUV

دسته‌بندی‌های بهره‌برداری: AC-1، AC-3، AC-4

فرکانس نامی کاری: 50/60 هرتز

ولتاژ نامی کاری (Ue): تا 690 ولت
ولتاژ نامی عایقی (Ui): 690 ولت
ولتاژ ضربه قابل تحمل (Uimp): 6 کیلوولت

جریان نامی کاری (Ie):

AC-3 (400 ولت): از 9 تا 95 آمپر (مدل‌های NC1-09 تا NC1-95)
AC-1 (400 ولت): تا 200 آمپر

ولتاژ مدار فرمان:

بوبین‌های AC: 24، 48، 110، 127، 220، 230، 380، 400 ولت
بوبین‌های DC: 24، 48، 110، 220 ولت

توان مصرفی بوبین:

جریان هجومی: 70 تا 200 ولت‌آمپر
حالت نگه‌دارنده: 7 تا 25 ولت‌آمپر

دمای محیط کاری: از 5− تا 40+ درجه سانتی‌گراد
درجه حفاظت: IP20 (با کاور)

ظرفیت ترمینال‌ها:

ترمینال‌های قدرت: 1.5 تا 50 میلی‌متر مربع
ترمینال‌های فرمان: 1 تا 2.5 میلی‌متر مربع

نوع نصب: روی ریل DIN یا نصب پیچی

لوازم جانبی سازگار:

بلوک کنتاکت کمکی: سری LADN
بلوک‌های تأخیر زمانی: سری LA2-DT
رله‌های حرارتی اضافه‌بار: سری NR2

افزودن به مقایسه

افزودن به علاقه مندی

دسته: تجهیزات برق صنعتی, کنتاکتور

توضیحات
کاربردها

توضیحات

کنتاکتور AC مدل CHINT NC1 یک راهکار قابل‌اعتماد و با عملکرد بالا است که برای قطع و وصل مکرر از راه دور مدارهای جریان متناوب تا ولتاژ 690 ولت طراحی شده است. این کنتاکتور گزینه‌ای ایده‌آل برای کنترل موتورهای الکتریکی، سیستم‌های روشنایی و توزیع برق در تأسیسات صنعتی و تجاری محسوب می‌شود.

با دارا بودن دسته‌بندی‌های بهره‌برداری AC-1، AC-3 و AC-4، کنتاکتور NC1 از توان کلیدزنی بالا، عمر مکانیکی طولانی و سازگاری کامل با بلوک‌های کنتاکت کمکی و رله‌های حرارتی اضافه‌بار برخوردار است. این محصول مطابق با استاندارد IEC/EN 60947-4-1 ساخته شده و کنترل ایمن، کارآمد و بادوام مدارهای الکتریکی را تضمین می‌کند.

کاربردها

استارتر موتور، تابلوهای کنترل، سیستم‌های روشنایی و تجهیزات تهویه مطبوع (HVAC)
