کلید مینیاتوری C&S

کلید مینیاتوری C&S یا MCB  مخفف ( Miniature Circuit Breaker)  یکی از پرکاربردترین تجهیزات حفاظتی در سیستم‌های برق‌رسانی خانگی، تجاری و صنعتی است. این کلید به صورت الکترومکانیکی و خودکار عمل کرده و نقش اصلی آن، حفاظت از مدارها و مصرف‌کنندگان در برابر خطای اتصال کوتاه و اضافه‌بار می‌باشد. MCB با قطع مدار در زمان بروز خطا، از آسیب رسیدن به تجهیزات، سیم‌کشی و حتی خطرات جانی مانند آتش‌سوزی جلوگیری می‌کند.

از ویژگی‌های مهم کلید مینیاتوری C&S می‌توان به موارد زیر اشاره کرد:

• عملکرد خودکار و دستی: پس از قطع جریان به علت خطا، کلید می‌تواند دوباره به حالت آماده‌به‌کار بازگردد.
• غیر قابل تنظیم بودن: محدوده عملکرد این کلیدها ثابت بوده و از پیش تعیین شده است.
• دو مکانیزم حفاظتی: هم از طریق الکترومغناطیسی (برای اتصال کوتاه) و هم از طریق حرارتی یا بی‌متال (برای اضافه بار) عمل می‌کنند.
• تنوع در مدل‌ها: در بازه جریانی ۲ تا ۱۰۰ آمپر، به صورت تک‌فاز یا سه‌فاز، در انواع تک‌پل، دوپل، سه‌پل و چهارپل و با قدرت قطع تا ۱۶ کیلوآمپر تولید می‌شوند.

به دلیل محدودیت محدوده قطع جریان، کلیدهای مینیاتوری برای مدارهایی با جریان اتصال کوتاه بالا مناسب نیستند و در این موارد باید از کلید اتوماتیک کمپکت (MCCB) استفاده شود.

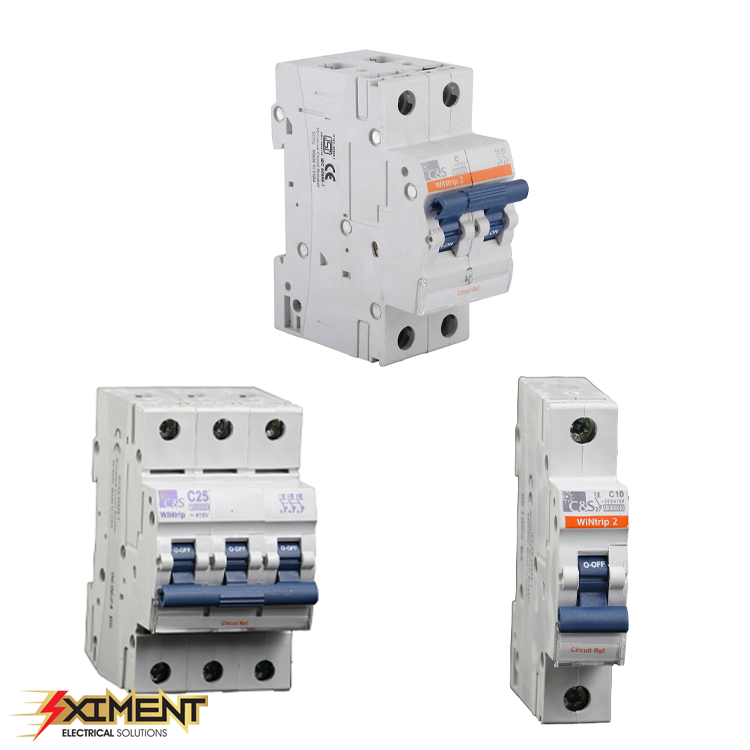

کلیدهای مینیاتوری C&S (MCB) علاوه بر تیپ‌های مختلف (B, C, D, K, Z)، بر اساس تعداد پل نیز دسته‌بندی می‌شوند. پل در واقع همان تعداد فاز یا خطی است که کلید می‌تواند کنترل و حفاظت کند.

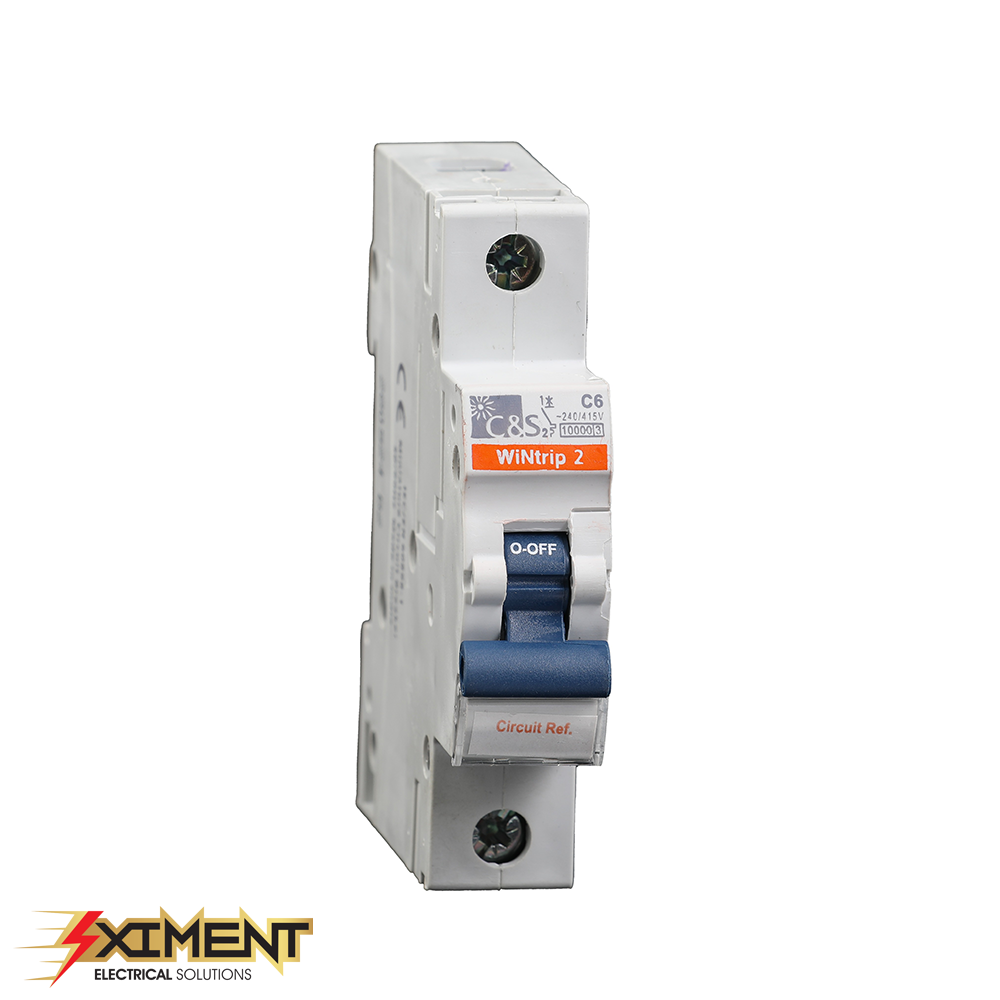

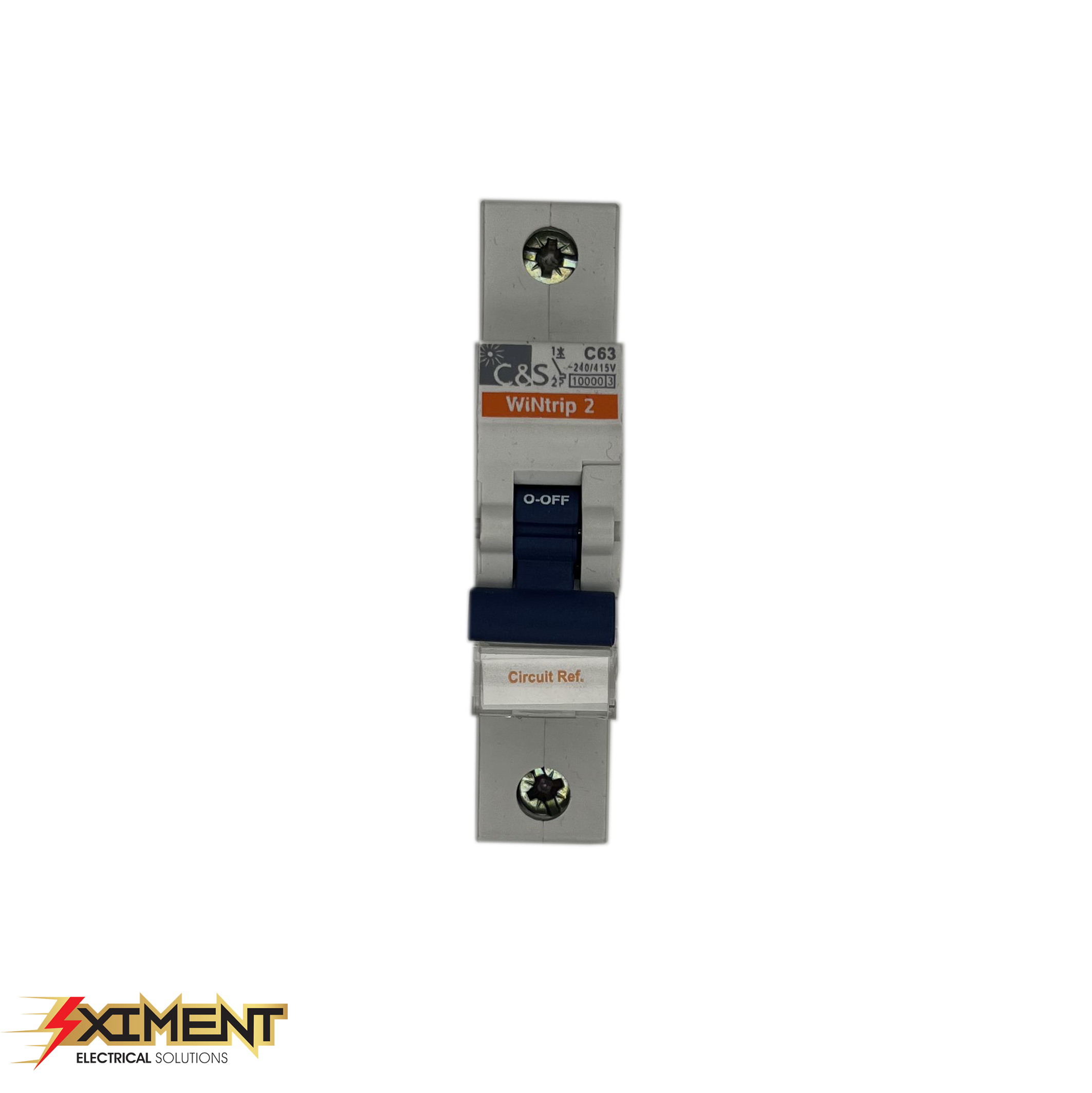

1. کلید مینیاتوری تک‌پل (1P)
   • مخصوص حفاظت یک خط یا یک فاز (معمولاً فاز در سیستم تک‌فاز).
   • بیشتر در مدارات روشنایی و خانگی استفاده می‌شود.
   • در صورت خطا، فقط همان خط را قطع می‌کند.

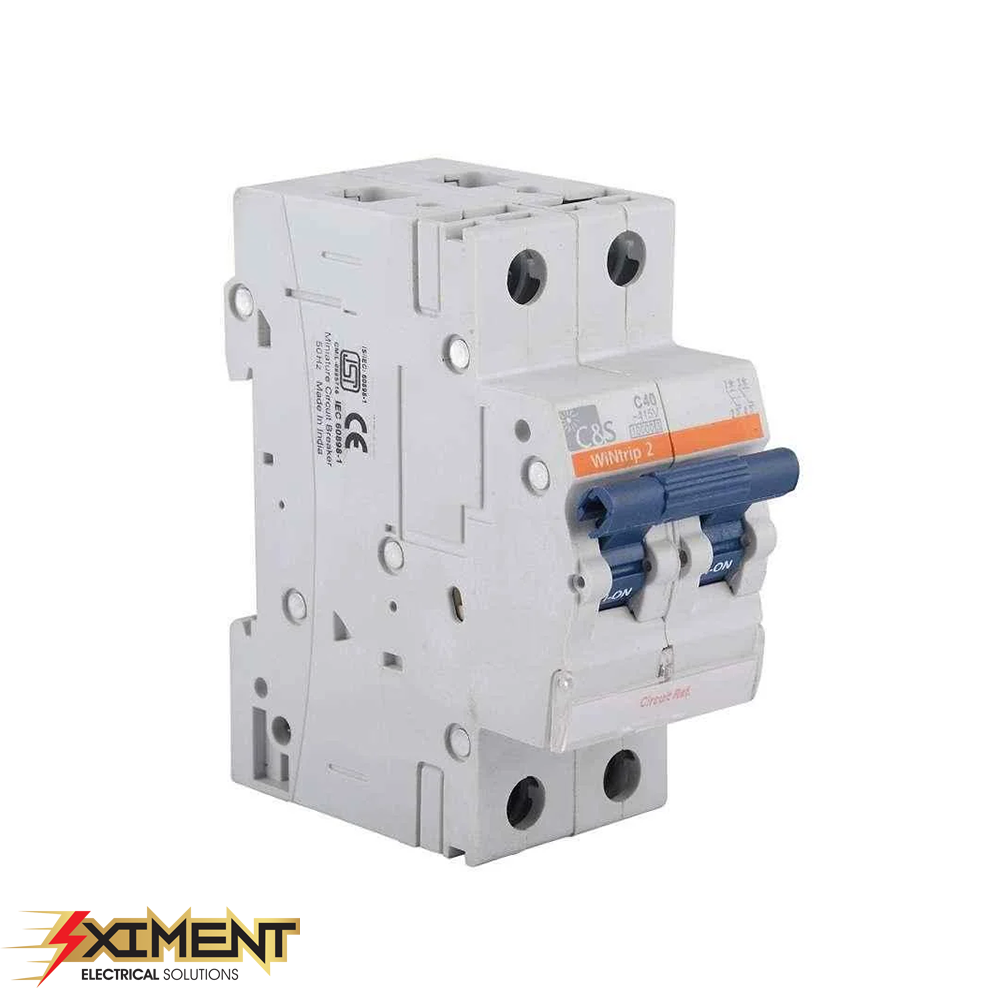

2. کلید مینیاتوری دو‌پل (2P)
   • برای قطع همزمان فاز و نول در سیستم تک‌فاز طراحی شده است.
   • ایمنی بیشتری دارد چون با قطع شدن، هر دو خط فاز و نول از مدار جدا می‌شوند.
   • در تابلوهای برق خانگی و تجاری سبک پرکاربرد است.

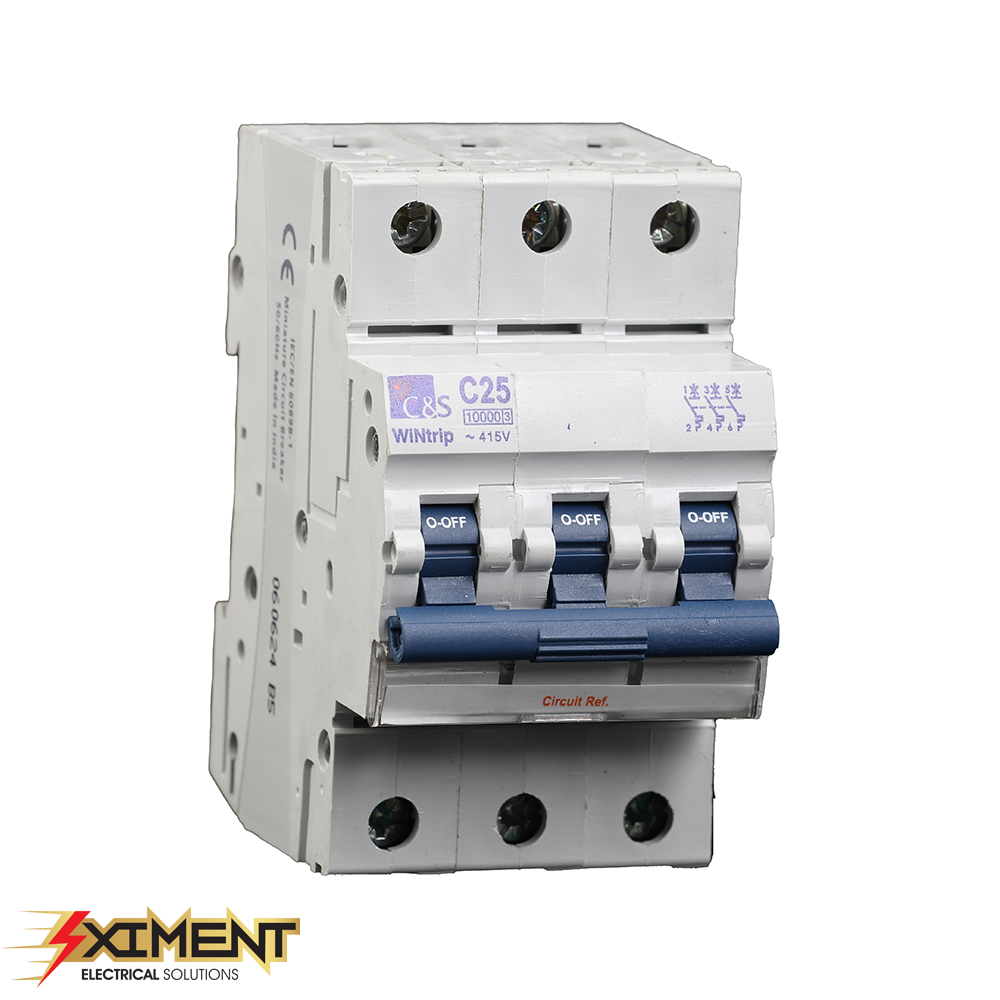

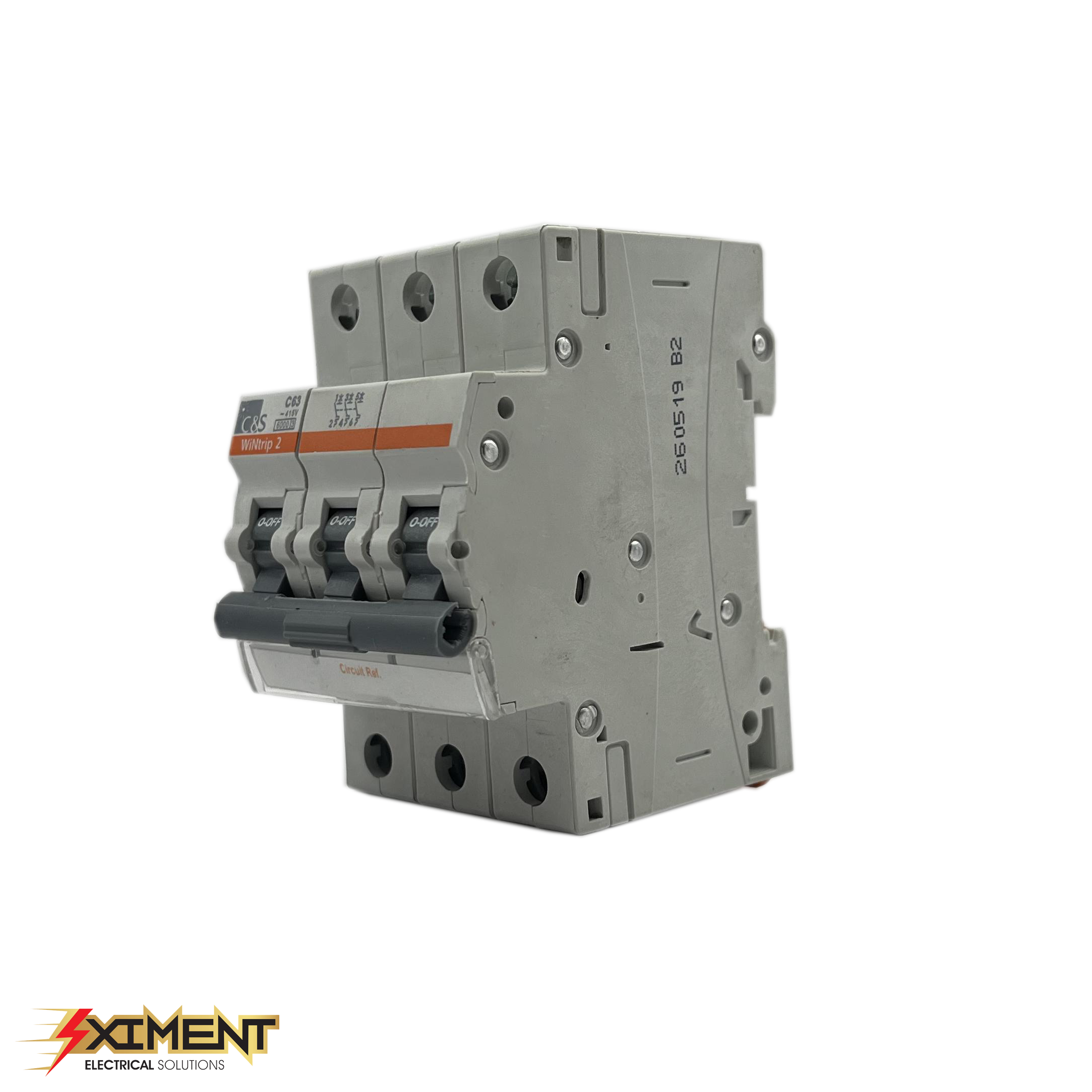

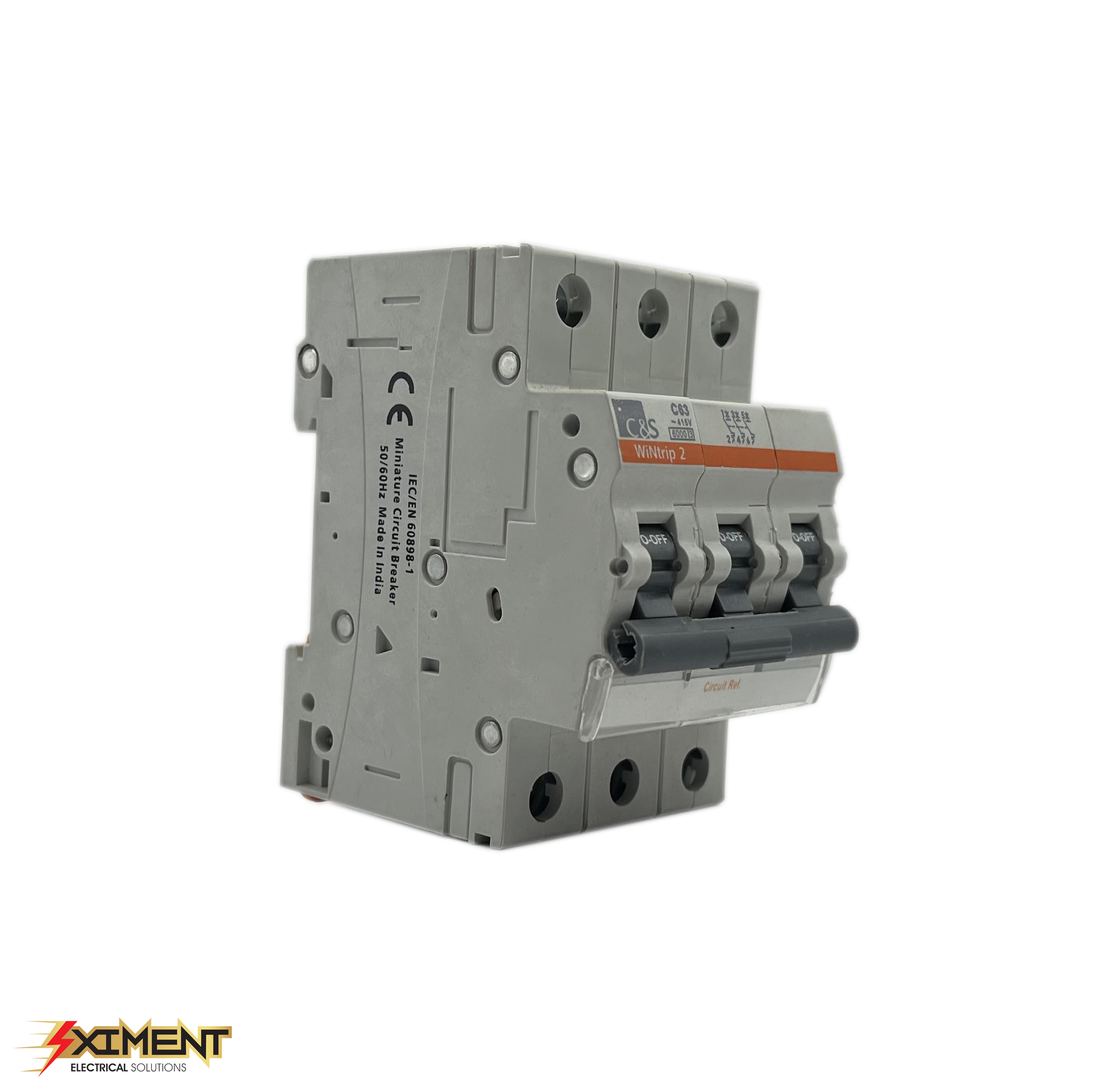

3. کلید مینیاتوری سه‌پل (3P)
   • مخصوص حفاظت سه فاز بدون نول (در سیستم‌های سه‌فاز صنعتی).
   • در صورت بروز خطا، هر سه فاز را همزمان قطع می‌کند.
   • کاربرد: موتورهای سه‌فاز، بارهای صنعتی و تجهیزات قدرت.
4. کلید مینیاتوری چهار‌پل (4P)
   • حفاظت کامل برای سه فاز به همراه نول.
   • در سیستم‌های سه‌فاز با بار نامتعادل یا جایی که نیاز به قطع نول هم هست، استفاده می‌شود.
   • کاربرد اصلی: تابلوهای توزیع اصلی، حفاظت بارهای سه‌فاز حساس.
